PTF-61-ECO/PoE/DIN - Gigabites LAN hálózat túlfeszültség-védelme DIN sínre - EWIMAR
Kód: EC-PTF-61-ECO/POE/DINTermék részletes leírása

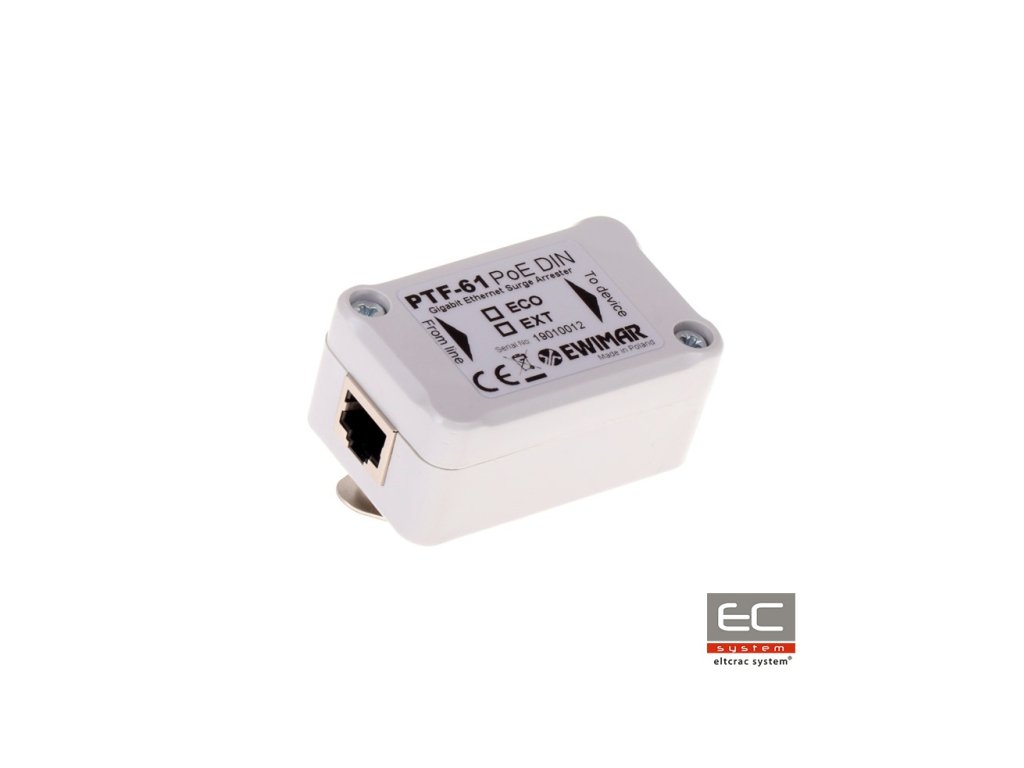

PTF-61-ECO/PoE/DIN - Túlfeszültségvédő gigabites LAN hálózathoz DIN sínre - EWIMAR
PTF-61-ECO/PoE/DIN egy csatornás túlfeszültségvédő az ökonomikus sorozatból, amely DIN sínen szerelhető, és felelős például IP kamerák, LAN switch-ek, routerek, WiFi hozzáférési pontok és más gigabites Ethernet hálózatban működő eszközök védelméért. A védelem hatékony védelmet garantál (100A-ig terjedő ütésállóság) az eszközök és a LAN telepítés, amelyek az épületeken belül helyezkednek el. PTF-61-ECO/PoE/DIN kompatibilis a 10Base-T, 100Base-T és 1000Base-T szabványokkal. Kiváló adatátviteli paraméterek érhetők el az innovatív, többrétegű áramkörök révén. A végberendezések tápellátása független PoE tápellátási védőáramkörök révén van védve a károsodás ellen, amelyek kiküszöbölik a feszültségnövekedést az 1,2 - 3,6 és 4,5 - 7,8 párjaiban, a villámcsapások vagy a kontrollálatlan feszültségnövekedés miatt. A védelem földelése DIN sínen történik. A készülék DIN síne történő felszereléséhez fém rögzítő használata szükséges, amely a PTF-61-ECO/PoE/DIN része.
Megfelelő védelem gigabites LAN hálózat számára két PTF-61 eszközzel
A védelem a LAN switch oldalán is alkalmazható, azonban több csatorna esetén ajánlatos a PTU-6xx vagy PTF-6x sorozatú többrétegű védelmek használata.
Ajánlott védelem 16-pontos LAN Gigabit Ethernet hálózathoz
Műszaki specifikáció:
| Adatvonal | |
|---|---|
| LAN csatornák száma | 1 |
| Támogatott Ethernet szabványok | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilitás a kábelvezetékkel | 5, 5e és 6 osztály | #
| Bemeneti csatlakozó (védetlen oldal) | Árnyékolt RJ-45 csatlakozó |
| Kimeneti csatlakozó (védett oldal) | Árnyékolt RJ-45 csatlakozó |
| Névleges egyenáramú feszültség (vonal-föld) UN | 90V DC |
| Maximális működési feszültség (vonal-föld) UC | 110V DC |
| Védelmi szint 1kV/s (vonal-föld) UP | 600V |
| Kiáramlási áram (8/20µS, vonal-föld) Iimp | 100A |
| Névleges egyenáramú feszültség (vonal-vonal) UN | 3,3V DC |
| Maximális működési feszültség (vonal-vonal) UC | 3,5V DC |
| Védelmi szint 1kV/s (vonal-vonal) UP | 20V |
| Kiáramlási áram (8/20µS, vonal-vonal) Iimp | 100A |
| Védett vonalak | 1-2, 3-6, 4-5, 7-8 |
| Kapacitás (vonal-vonal) @1MHz | 15pF |
| Kapacitás (vonal-föld) @1MHz | 2-3pF |
| Sorozat ellenállás | 0,3 / vonal |
| Névleges áram IN | 300mA / vonal |
| PoE vonal | |
| Névleges egyenáramú feszültség (vonal-vonal) UN | 57V DC |
| Maximális működési feszültség (vonal-vonal) UC | 64V DC |
| Védelmi szint UP | 93V |
| Kiáramlási áram (8/20µS, vonal-vonal) Iimp | 73A |
| Névleges egyenáramú feszültség (vonal-föld) UN | 90V DC |
| Maximális működési feszültség (vonal-föld) UC | 110V DC |
| Védelmi szint 1kV/s (vonal-föld) UP | 600V |
| Kiáramlási áram (8/20µS, vonal-föld) Iimp | 100A |
| Védett párok | (1+2)-(3+6), (4+5)-(7+8) |
| PoE szabvány | Kompatibilis minden típusú, beleértve a Hi PoE-t is |
| Közös jellemzők | |
| Méretek | 65 x 30 x 40 (mm) |
| Felhasználás | Belső / Külső csak további IP66 házban |
| Szerelési mód | DIN sínhez rögzítő doboz |
| Földelési mód | Kábel / DIN sín |
| Védettségi fokozat | IP54 |
| Működési hőmérséklet | -30C~60C |
##
Kiegészítő paraméterek
| Kategória: | Ipari kamerák tartozékai |
|---|---|
| EAN vonalkód: | 5904041750236 |
