PTF-58R-EXT/PoE - 8 csatornás LAN hálózat védelmi eszköz - EWIMAR

Termék részletes leírása

PTF-58R-EXT/PoE - 8-csatornás LAN hálózatvédő - EWIMAR

---

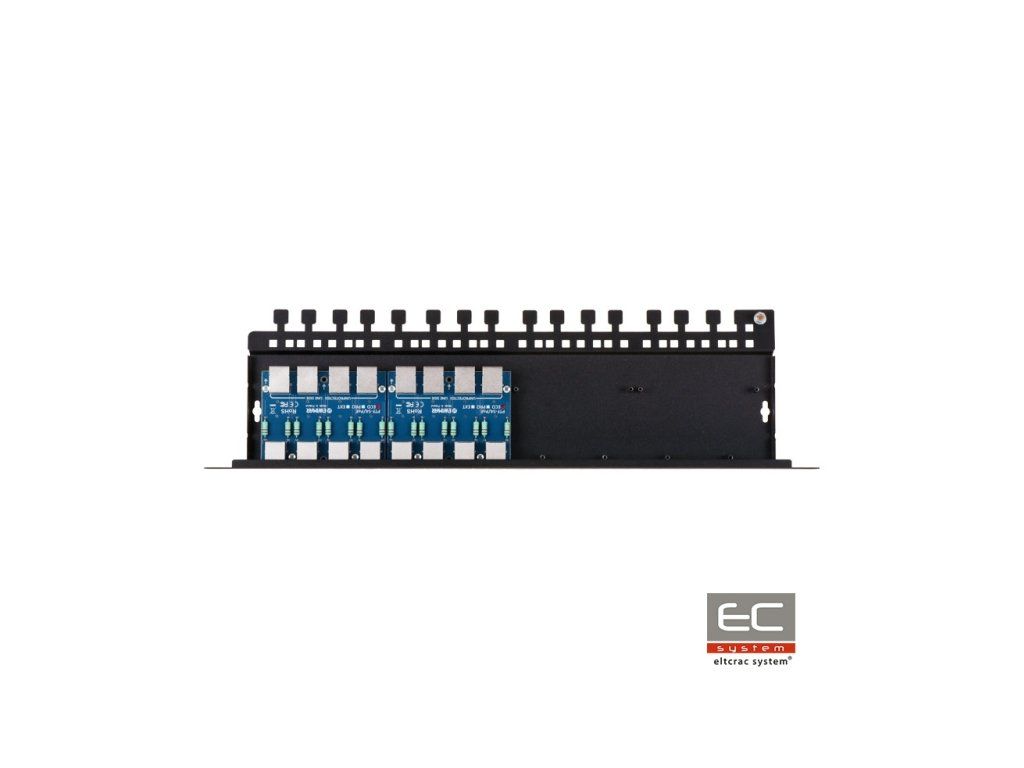

PTF-58R-EXT/PoE egy nyolc csatornás védelem, amely a túlfeszültség elleni védelmet biztosít, többek között IP kamerák, LAN switch-ek, routerek, WiFi hozzáférési pontok és más, 100Mbit-es hálózatokban működő eszközök mellett. Az eszköz kompatibilis a 5, 5e és 6 kategóriájú UTP és FTP kábelekkel. A védelem a 10Base-T és 100Base-T hálózatokra vonatkozik. Az eszköz két modult PTF-54-EXT/PoE alkot, amelyek egy dedikált alaplapon PTU/PTF-5RACK vannak felszerelve. Maximum 16 csatornára bővíthető, ha további két PTF-54 vagy PTU-54 modult szerelünk az alaplapra. PTF-58R-EXT/PoE az épületeken kívül, valamint oszlopokon és fém szerkezeteken telepített eszközök védelmére készült. A modul MOSFET technológiát használ, amely lehetővé teszi a nagyon magas szintű védelmet a túlfeszültségek és hirtelen potenciálkülönbségek ugrása ellen. Kiváló adatátviteli paraméterek és magas ütésállóság érhető el a nagyon vastag réz tartalmú PCB lapok, az áramkörök precíz vezetése és innovatív alkatrészek alkalmazásának köszönhetően. Mindkét oldalon (védett - DEVICE és védtelen - LINE) RJ-45 csatlakozókat használtak, amelyek lehetővé teszik, hogy a modulok csatlakozzanak más, LAN kábelek végpontjaival rendelkező patch panelekhez. Az eszköz nem használható normál LSA (Krone) csatlakozókkal ellátott patch panelekhez, mivel azok áramköri ütésállósága túl alacsony, és megsérülhetnek túlfeszültség esetén. A LAN kábelek végződése megvalósítható a legjobban keystone modulokkal ellátott patch panelek használatával. Az eszköz földelése a Rack házhoz rögzített szerelési csavarok segítségével történik, ami megkönnyíti a karbantartást, az új modul cseréjét vagy bővítését. A csatlakozás a csatlakoztatott kábel segítségével történik, amely a készülék közös földelő pontjához van rögzítve. A legmagasabb szintű védelem biztosítására javasolt a kábelek mindkét oldalán védelem alkalmazása: többcsatornás védelem a LAN switch oldalán, és egyedi védelem a végberendezések oldalán. A hatékony túlfeszültség elleni védelem érdekében nem ajánlott kombinálni az EXT sorozatú védelmeket a kábel egyik oldalán az ECO sorozatú védelmekkel a kábel másik oldalán. A másik oldalon legalább PRO sorozatú védelmek, legjobban az EXT sorozatú védelmek alkalmazandók, mivel ez növeli az szigetelő puffer feszültségét.

Ipari LAN hálózatvédelmi példa

Műszaki specifikáció:

LAN csatornák száma8Bővítési lehetőségMaximum 16 csatornaTámogatott LAN hálózati típusok10Base-T, 100Base-T, 5, 5e és 6 kategóriájú csavart érpárBemeneti csatlakozó (kábel)RJ-45, árnyékolt csatlakozóKimeneti csatlakozó (eszköz)RJ-45, árnyékolt csatlakozóFelhasznált kábel típusok5, 5e és 6 kategóriájú UTP / FTPNévleges DC feszültség (vonal-föld) UN90V DCMaximális üzemi feszültség (vonal-föld) UC110V DCVédelmi szint 1kV/s (vonal-föld) UP600Vkisülési áram (8/20µS, vonal-föld) Iimp2kA minden kábelvezető esetében (14kA összesen)Névleges DC feszültség (vonal-vonal) UN3,3V DCMaximális üzemi feszültség (vonal-vonal) UC3,5V DCVédelmi szint 1kV/s (vonal-vonal) UP C38Vkisülési áram (8/20µS, vonal-vonal) Iimp2kA a MOSFET hatásávalVédett vonalak1-2, 3-6Kapacitás (vonal-vonal) @1MHz6-15pFKapacitás (vonal-föld) @1MHz1-2pFSorozatellenállás6 / vonalNévleges áram IN300mA / vonalVédelmi fokozatok száma3 (GDT, MOSFET, TVS)Elem választásSzupergyors MOSFET biztosítékNévleges DC feszültség (vonal-vonal) UN58V DCMaximális üzemi feszültség (vonal-vonal) UC64V DCVédelmi szint UP93Vkisülési áram (8/20µS, vonal-vonal) Iimp100Akisülési áram (8/20µS, vonal-föld) Iimp2kAVédett párok(1+2)-(3+6), (4+5)-(7+8)PoE szabványmegtartva IEEE 802.3af/at/bt-3. típusú (HiPoE, UPOE)PoE teljesítményveszteségek a védő áramkörökönIEEE 802.3af, A választás: 0,6W @48VDCMéretek480 x 41 x 130 (mm)FelhasználásFém szerkezeteken telepített eszközök védelmeSzerelési mód19"-os Rack szekrényben történő szerelésHáz védettségenem relevánsMűködési hőmérséklet-30C~60C

Adatvonal
PoE vonal
	IEEE 802.3af, B választás: 0,35W @48VDC IEEE 802.3at, A választás: 1,6W @54VDC IEEE 802.3at, B választás: 0,6W @54VDC IEEE 802.3bt, 3. típus, A-B választás: 1,2W @54VDC *) adatok a maximális feltételezett terheléshez
Közös jellemzők
