PTF-516R-ECO/PoE - 16-csatornás LAN hálózati védelem - EWIMAR

---

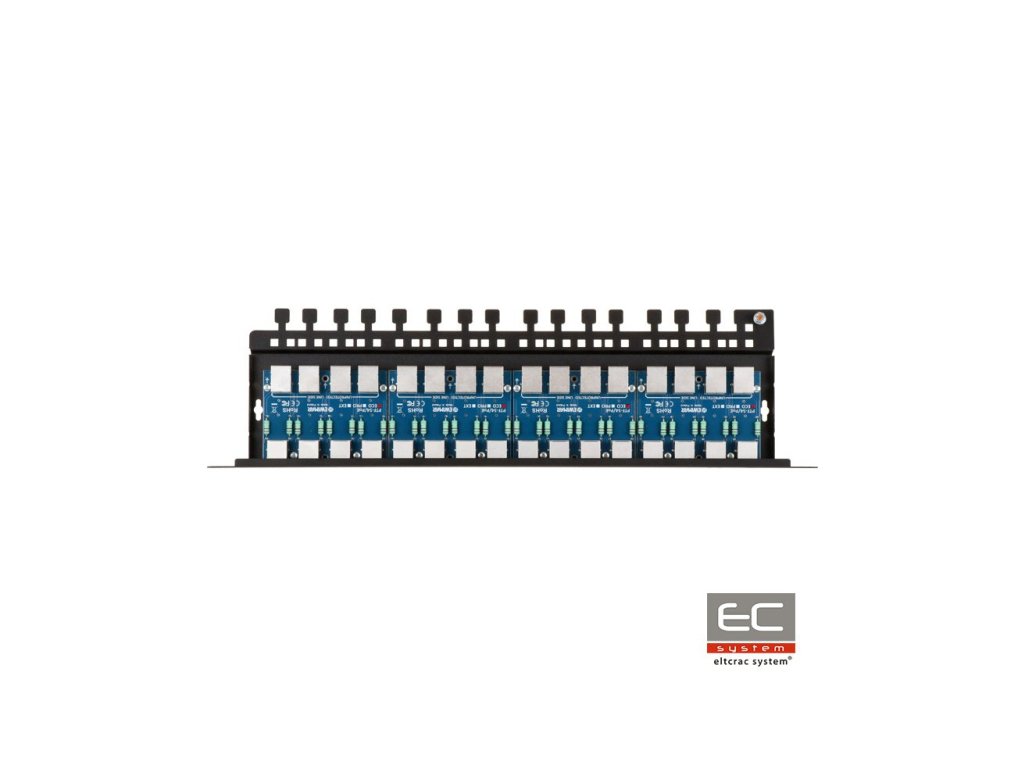

PTF-516R-ECO/PoE egy tizenhatcsatornás védelem, amely felelős a túlfeszültség védelemért pl. IP kamerák, LAN switchek, routerek, WiFi hozzáférési pontok és más, 100Mbit-en működő eszközök esetében. Az eszköz kompatibilis a UTP és FTP 5, 5e és 6 kategóriás kábelezéssel. A védelem a 10Base-T, 100Base-T hálózatokhoz készült. Az eszköz négy modulból PTF-54-ECO/Poe áll, amelyek dedikált bázis PTU/PTF-5RACK eszközre vannak telepítve. PTF-516R-ECO/PoE az épületekben telepített eszközök védelmére szolgál. Kiváló adatráta-paraméterek és magas ütésállóság érhető el a nagyon vastag réztartalmú PCB lapok felhasználásával, a pontos áramkörvezetés és innovatív komponensek alkalmazásával. Mindkét oldalon (védett - DEVICE és védtelen - LINE) RJ-45 aljzatokat használtak. Az eszköz földelése a rack burkolat rögzítőcsavarjain keresztül valósul meg, ami lehetővé teszi az egyszerű karbantartást, csere vagy modulbővítést. A csatlakozás a mellékelt kábellel történik, amely a burkolat közös földelési pontjához rögzített. A legmagasabb szintű védelem biztosításának ajánlott módja a védelem alkalmazása a kábelek mindkét oldalán: többszörös a LAN switch oldalán és egyedi a végberendezések oldalán.

CCTV kamerák és LAN switch túlfeszültség védelme

Műszaki adatok:

AdatvonalLAN csatornák számaBővítési lehetőségTámogatott LAN hálózati típusokBemeneti aljzat (kábel)Kimeneti aljzat (eszköz)Használható kábel típusokNévleges DC feszültség (vonal-föld) UNMaximális üzemi feszültség (vonal-föld) UCVédelmi szint 1kV/s (vonal-föld) UPLöketáram (8/20µS, vonal-föld) IimpNévleges DC feszültség (vonal-vonal) UNMaximális működési feszültség (vonal-vonal) UCVédelmi szint 1kV/s (vonal-vonal) UP C3Löketáram (8/20µS, vonal-vonal) IimpVédett vonalakKapacitás (vonal-vonal) @1MHzKapacitás (vonal-föld) @1MHzSorozatos ellenállásNévleges áram INVédelmi fokozatok számaPoE vonalNévleges DC feszültség (vonal-vonal) UNMaximális üzemi feszültség (vonal-vonal) UCVédelmi szint UPLöketáram (8/20µS, vonal-vonal) IimpLöketáram (8/20µS, vonal-föld) IimpVédett párokPoE üzemmód standardPoE teljesítményveszteség a védő áramkörökönKözös jellemzőkMéretekFelhasználásSzerelési módBurkolati szigetelésÜzemeltetési hőmérséklet

16
Nem, csak csere más modellre
10Base-T, 100Base-T, csavarozott pár, 5, 5e és 6 kategória
RJ-45 aljzat, árnyékolt
RJ-45 aljzat, árnyékolt
UTP / FTP 5, 5e és 6 kategória
90V DC
110V DC
600V
100A
3,3V DC
3,5V DC
20V
100A
1-2, 3-6
6-15pF
1-2pF
2,2 / vonal
300mA / vonal
1 (hibrid)
58V DC
64V DC
93V
100A
100A
(1+2)-(3+6), (4+5)-(7+8)
összhangban az IEEE 802.3af/at/bt-3. típus (HiPoE, UPOE)
IEEE 802.3af, A lehetőség: 0,23W @48VDC	IEEE 802.3af, B lehetőség: 0,13W @48VDC IEEE 802.3at, A lehetőség: 0,68W @54VDC IEEE 802.3at, B lehetőség: 0,35W @54VDC IEEE 802.3bt, 3. típus AB lehetőség: 0,8W @54VDC *) adatok a maximálisan feltételezett terhelésre
480 x 41 x 130 (mm)
Az épületekben telepített eszközök védelme
Rack 19"-ba szerelés, opcionálisan falra
nem alkalmazható
-30C~60C
