PTF-51-PRO/PoE/DIN - LAN/Ethernet túlfeszültségvédő DIN sínre szerelhető - EWIMAR
Kód: EC-27015Termék részletes leírása

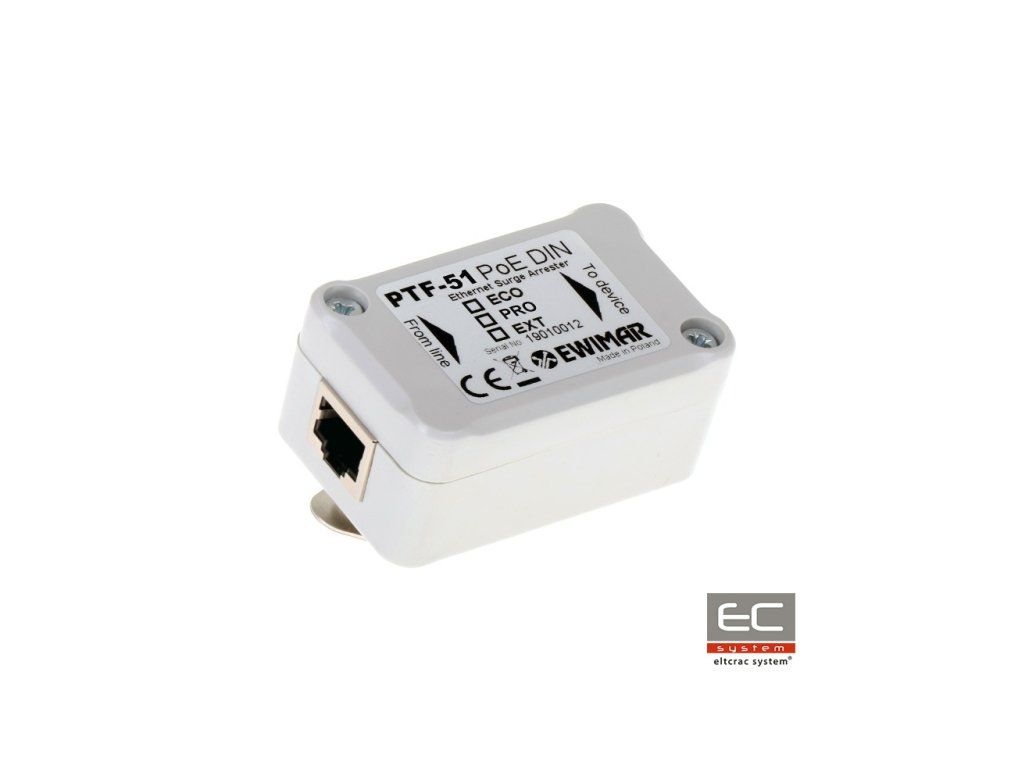

PTF-51-PRO/PoE/DIN - Villámvédő LAN/Ethernet hálózat esetén, DIN sínes kivitel - EWIMAR
PTF-51-PRO/PoE/DIN egycsatornás DIN sínes villámvédő, amely felelős például IP ipari kamerák, LAN switchek, routerek, WiFi hozzáférési pontok és más eszközök LAN hálózatban való védelméért. Az eszköz kompatibilis a 10Base-T, 100Base-T standardokkal, amelyek az 5, 5e és 6 kategóriás kábelezést használják. A villámvédő megvédi minden adatátviteli vezetéket és a PoE táplálást az akár 2kA értékű csúcsáramütközésektől, közvetlen terheléselvezetés révén a földbe. Kiváló adatátviteli paraméterek érhetők el a hangolt PCB-k és a precíz áramkörvezetés miatt. Az eszköz hatékony védelmet garantál a LAN hálózatok eszközeinek és telepítéseinek, ahol legalább egy végberendezés a épületen belül található. A professzionális kapcsolási beépítés tovább védi az eszközöket a PoE tápláló vezetékek feszültségingadozásaitól. A 4-5 és 7-8 vezetékvég közötti csatlakozás, mivel a LAN Base-100T ezeket kizárólag a PoE táplálására használja. PTF-51-PRO/PoE/DIN megvédi mindkét tápláló pár csoportot a 58V feletti feszültségingadozásoktól és a végberendezések tápegységeinek (pl. IP kamerák, switchek) károsodásától. A villámvédő földelése a DIN sínen keresztül valósul meg. A DIN sínes szereléshez fém tartót használnak, amellyel PTF-51-PRO/PoE/DIN rendelkezik.
Különálló LAN vonal megfelelő biztosítása két PTF-51 eszközzel
A LAN csatorna teljes biztosításához ajánlott két PTF-51 sorozatú eszközt használni, amelyeket a kábel két végén helyeznek el és ügyelni kell a megfelelő földelésre. Több áramkör védelme esetén javasolt többcsatornás villámvédőt használni a LAN switch oldalán és egycsatornás védelmet a végberendezések oldalán.
Teljes túlfeszültségvédelem 16-pontos LAN hálózaton
Ha PRO sorozatú villámvédőt használnak a végberendezés LAN eszköz oldalán (pl. IP kamera), a LAN switchnél legalább PRO verziós villámvédőt kell alkalmazni, különben a LAN switch védelme nem lesz elegendő. A kábel és a villámvédő között nem szabad standard patch panelek használni LSA (Krone) aljzatokkal, mivel ezek áramkörének ütésállósága túl alacsony. Felszerelésként ajánlott Keystone típusú csatlakozókkal rendelkező patch panelek használata.
Műszaki paraméterek:
| Adatsor | |
|---|---|
| LAN csatornák száma | 1 |
| Támogatott LAN hálózat típusok | 10Base-T, 100Base-T, 5, 5e és 6 kategóriás csavart érpár |
| Bemeneti csatlakozó (kábel) | RJ-45 aljzat |
| Kimeneti csatlakozó (eszköz) | RJ-45 aljzat |
| Névleges DC feszültség (vezeték-föld) UN | 90V DC |
| Maximális üzemelési feszültség (vezeték-föld) UC | 110V DC |
| Védelmi szint 1kV/s (vezeték-föld) UP | 600V |
| Átütési áram C1 (8/20µS, vezeték-föld) Iimp | 2kA minden vezetőre (14kA összesen) |
| Névleges DC feszültség (vezeték-vezeték) UN | 3,3V DC |
| Maximális üzemelési feszültség (vezeték-vezeték) UC | 3,5V DC |
| Védelmi szint 1kV/s (vezeték-vezeték) UP C3 | 20V |
| Átütési áram (8/20µS, vezeték-vezeték) Iimp | 100A |
| Védett vonalak | 1-2, 3-6 |
| Kapacitás (vezeték-vezeték) @1MHz | 6-15pF |
| Kapacitás (vezeték-föld) @1MHz | 1-2pF |
| Sorosan ellenállás | 2,2 / vezeték |
| Névleges áram IN | 300mA / vezeték |
| Védelmi szintek száma | 2 (GDT, TVS) |
| Levezető elem | Átütési ellenállás |
| PoE vonal | |
| Névleges DC feszültség (vezeték-vezeték) UN | 58V DC |
| Maximális üzemelési feszültség (vezeték-vezeték) UC | 64V DC |
| Védelmi szint UP | 93V |
| Átütési áram (8/20µS, vezeték-vezeték) Iimp | 100A |
| Átütési áram (8/20µS, vezeték-föld) Iimp | 2kA |
| Védett párák | (1+2)-(3+6), (4+5)-(7+8) |
| PoE működési standard | Az IEEE 802.3af/at/bt-3. típusú (HiPoE, UPOE) megfelelően |
| PoE teljesítményveszteség a védelmi áramkörökön | IEEE 802.3af, A lehetőség: 0,6W @48VDC IEEE 802.3af, B lehetőség: 0,35W @48VDC IEEE 802.3at, A lehetőség: 1,6W @54VDC IEEE 802.3bt, 3. típus, AB lehetőség: 1,2W @54VDC *) adatok a maximálisan tervezett terhelésre |
| Közös jellemzők | |
| Méretek | 65 x 30 x 40 (mm) |
| Felhasználás | Belső |
| Szerelési mód | DIN sínre szerelés |
| Védelem | IP54 |
| Működési hőmérséklet | -30C~60C |
Kiegészítő paraméterek
| Kategória: | Ipari kamerák tartozékai |
|---|---|
| EAN vonalkód: | 5904041750380 |
