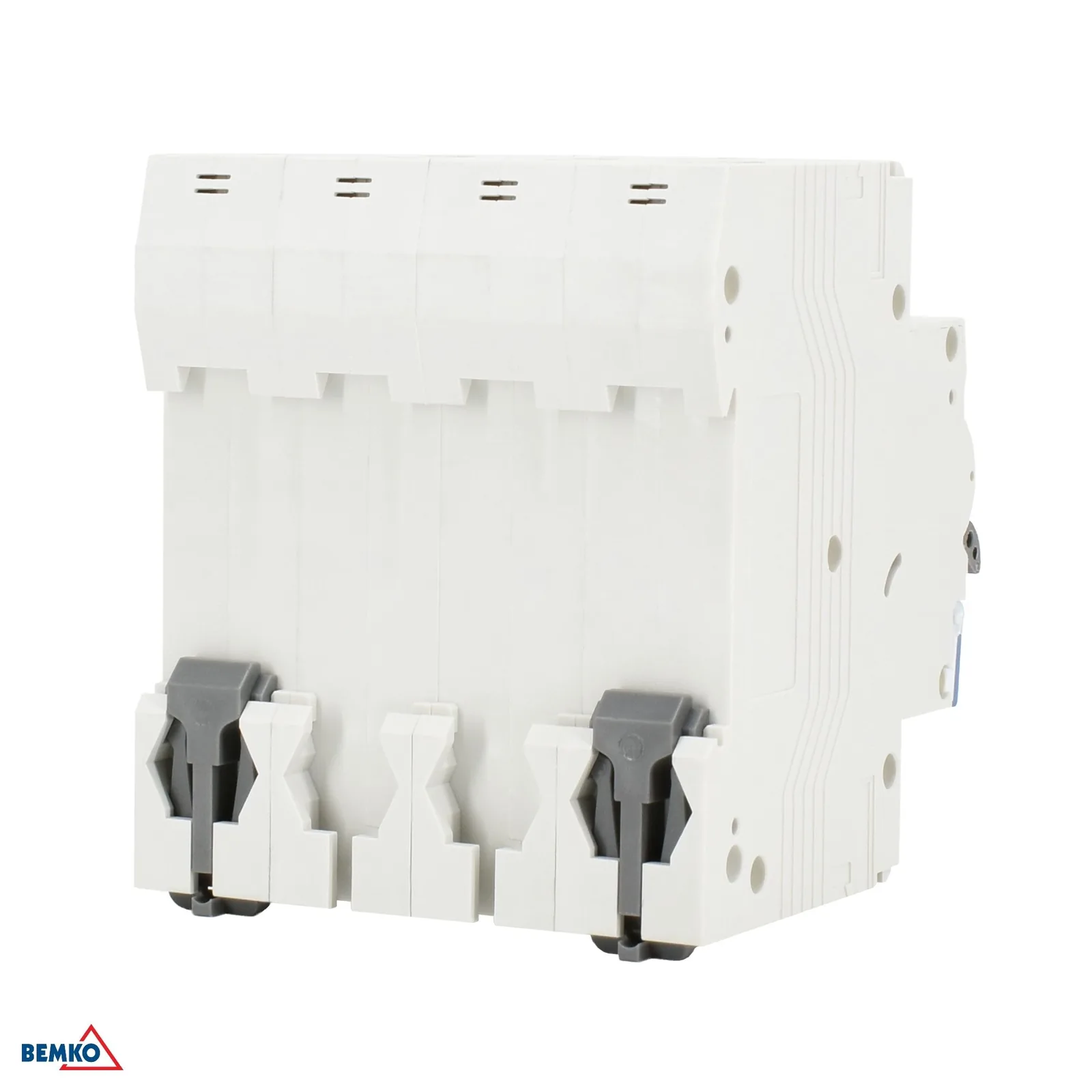

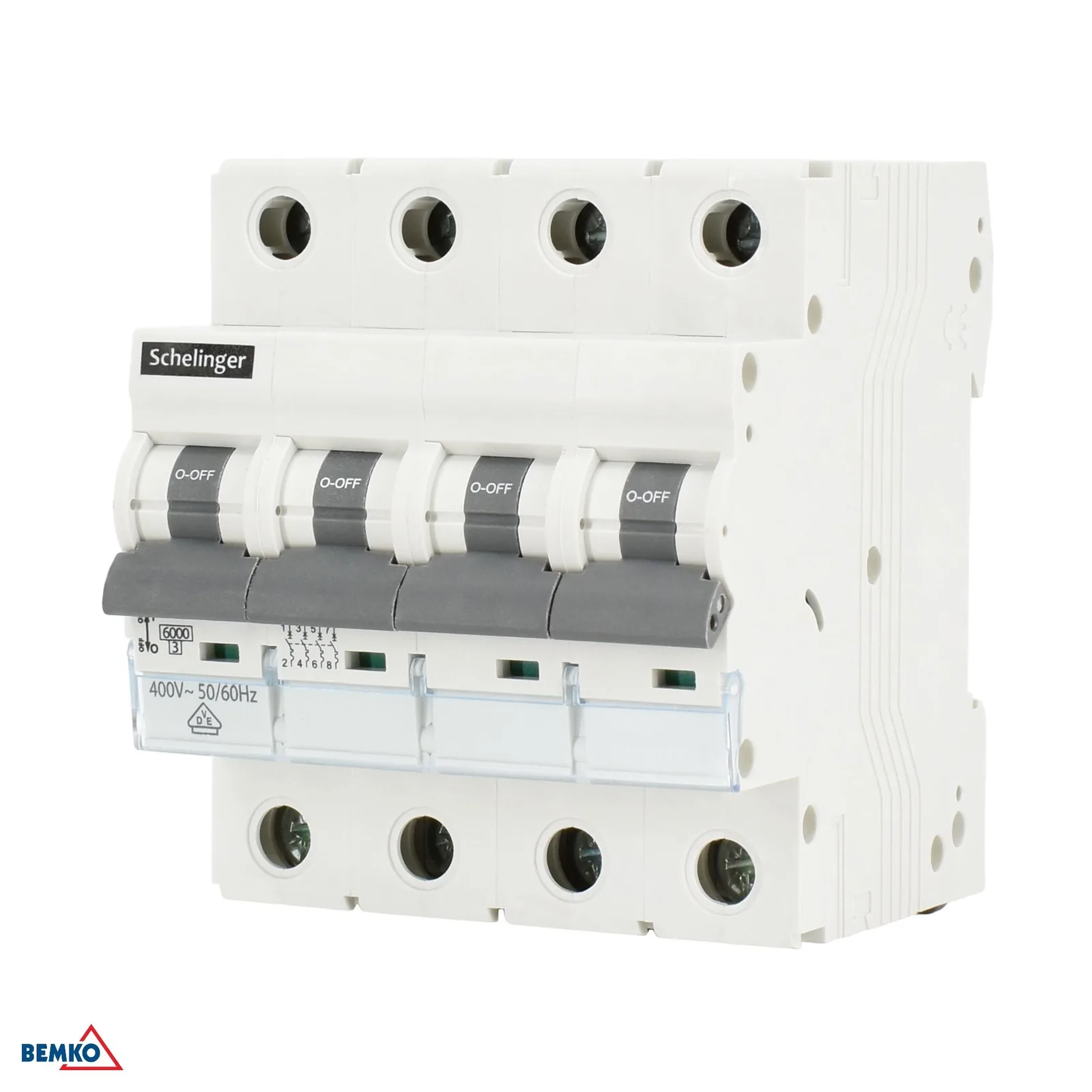

Négy pólusú moduláris kismegszakító 6 kA B 13 A Schelinger BM-A02-G8-4P-B13

Termék részletes leírása

Négy pólusú moduláris kismegszakító 6 kA B 13 A Schelinger

A Schelinger négy pólusú moduláris kismegszakító megbízható védelmet nyújt az elektromos áramkörök számára elosztószekrényekben. A 13 A névleges áramnak, a B karakterisztikának és a 6 kA megszakítóképességnek köszönhetően alkalmas általános telepítésekhez, ahol fontos a túlterhelés és a rövidzárlat elleni védelem. A DIN sínre szerelhető kivitel és a négy modul jól áttekinthető, helytakarékos beépítést tesz lehetővé az elosztószekrényben.

• Négy pólusú kivitel háromfázisú, nullavezetős áramkörökhöz.
• A B karakterisztika alacsonyabb indulóáramú, szabványos terhelésekhez ideális.
• 6 kA megszakítóképesség a hatékony rövidzárlat elleni védelemért.
• 13 A névleges áram a szokásos hálózatokhoz és kisebb áramkörökhöz.
• Kompakt moduláris kivitel: 4 modul.

Alkalmazás és kompatibilitás

Ez a moduláris kismegszakító elosztószekrényekbe és DIN sínre történő szereléshez készült. Alkalmas 400 V~ 50/60 Hz névleges feszültségű, valamint -5 °C és +30 °C közötti üzemi hőmérsékletű rendszerekhez. A választásnál fontos ellenőrizni a villamos tervvel és az áramkör előírt paramétereivel való megfelelést.

• Elosztószekrénybe, DIN sínre történő szereléshez.
• Névleges feszültség: 400 V~ 50/60 Hz.
• Üzemi hőmérséklet: -5 °C-tól +30 °C-ig.
• Névleges szigetelési feszültség Ui: 400 V.
• Névleges lökőfeszültség Uimp: 4 kV.

Műszaki paraméterek

• Márka: Schelinger
• Típus: négy pólusú moduláris kismegszakító
• Jelleggörbe: B
• Névleges áram: 13 A
• Névleges feszültség: 400 V~ 50/60 Hz
• Modulszám: 4
• Csomagolás: 3 db
• Üzemi hőmérséklet: -5 °C-tól +30 °C-ig
• Névleges zárlati megszakítóképesség: 6 kA
• Védettségi fokozat (IP): IP20
• Lökőfeszültség: 4 kV
• Szélesség: 70 mm
• Energiahatárolási osztály: 3
• Magasság: 81 mm
• Névleges szigetelési feszültség: 400 V
• Hossz: 69 mm
• Kartondobozos csomagolás: 30 db
