LHD-8R-EXT-FPS - 8-csatornás túlfeszültségvédelmi video útvonal transzformátorral BNC-UTP és táplálási elosztással - EWIMAR

• Videócsatornák száma: 8

• Szekrény: RACK panel
• Impedancia: 75 Ohm
• Bemeneti kábel: koaxiális/UTP
• Kimeneti csatlakozó (eszköz): BNC aljzat
• Átvitel sávszélessége: 100 MHz
• Attenuáció: 0,4dB
• Tápellátás elosztás: 8 csatorna 12V
• Túlfeszültségvédelem 3:
  • Lánggyújtó
  • Gázvédő
  • Transil
  • MOSFET biztosíték
• Vonal-föld védelem Gázvédő: 90V, 2x10kA @ 8/20uS
• Vonal-vonal védelem Védőhíd: 6V, 15A @ 8/20uS
• Maximális túlfeszültség szint 4kV
• Védőáramkör kapacitása: nem több mint 4pF
• Működési hőmérséklet: -40 C ~ 60 C

Termék leírás

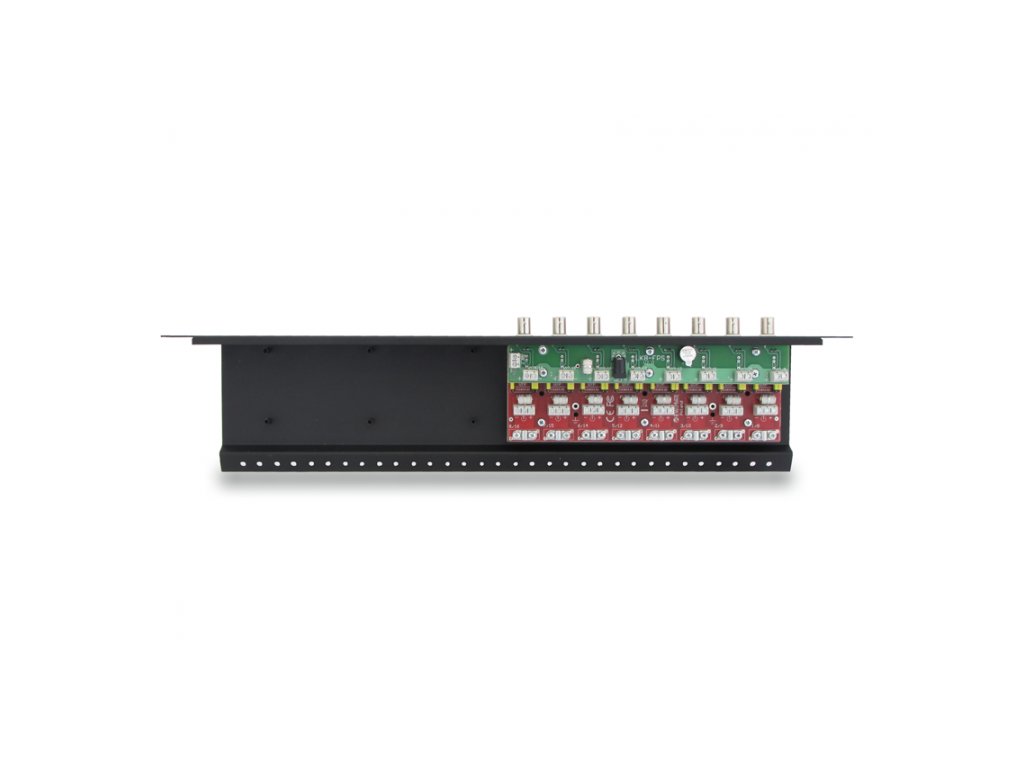

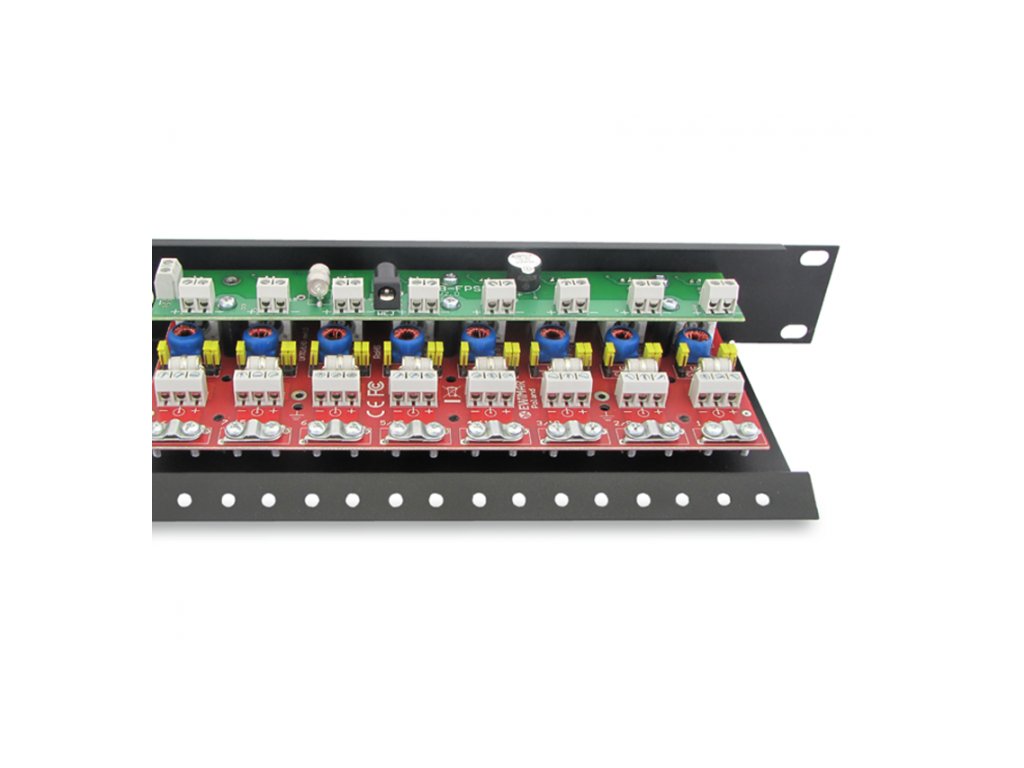

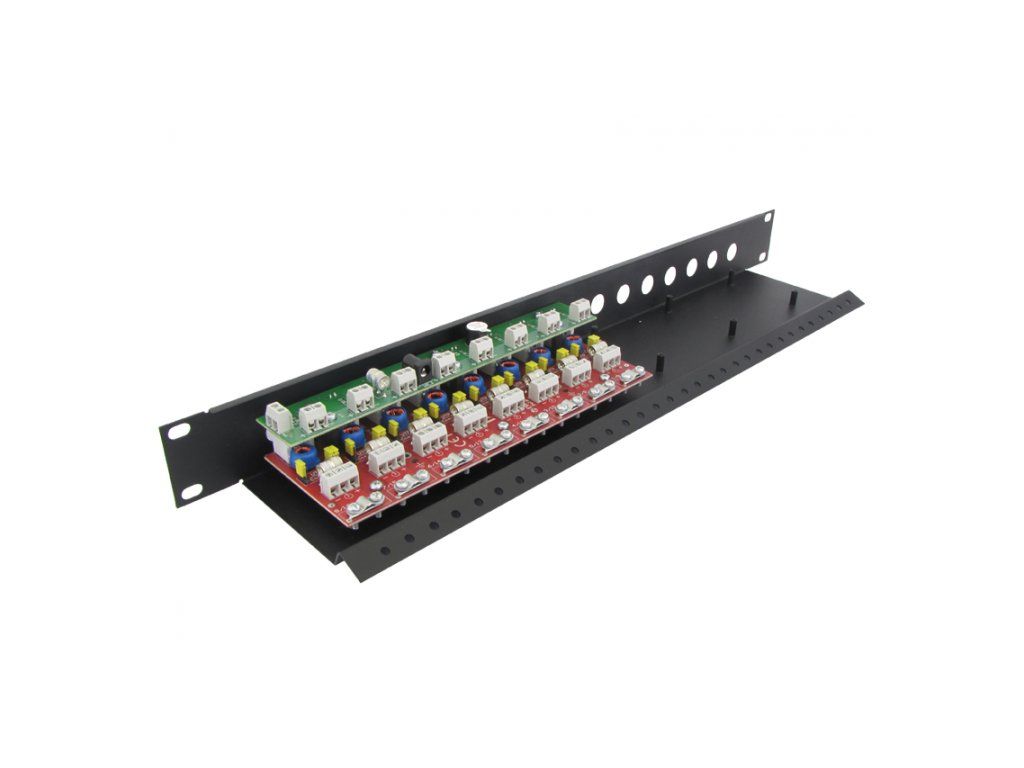

LHD-8R-EXT-FPS egy 8-csatornás védőpanel, amely kiegészítve a tápellátás elosztásával FPS. A panel összekapcsolja a védelmi, tápellátási elosztási, rendezési és kapcsolódási stabilizálási funkciókat a nagy felbontású CCTV rendszerekben. A panel olyan eszközök számára lett megtervezve, amelyek AHD, HD-CVI, HD-TVI és Turbo HD szabványnak megfelelően működnek.

A védelem univerzális a koaxiális kábelek és az UTP számára is. A szükségtől függően minden csatorna használható tekercselt UTP vagy koaxiális kábelhez. Az eszköz beállítása a jumperok „Koaxiális” vagy „UTP” helyzetbe történő megfelelő beállításával végezhető el. Kiváló megoldás olyan telepítésekhez, ahol különböző típusú kábeleket használnak eltérő mennyiségben.

Beépített tápelosztó kamerákhoz FPS - képes függetlenül táplálni akár 16 kamerát, a modul rövidzár elleni vagy túlfeszültség elleni védelemmel van ellátva. A modul feszültségjelző lámpával és rövidzár jelző hanggal van felszerelve. A patch panel nagy előnye a rendkívül alacsony áramkör kapacitás (2~4pF), ami minimális hatással van a jelek átvitelére 0 ~ 100MHz között, ami a multiplexelt AHD, HD-CVI és HD-TVI jelek esetében nagyon fontos, mivel nem okoz jelentős attenuációt.

Telepítési mód az LHD-16R-EXT példáján:

Méretek

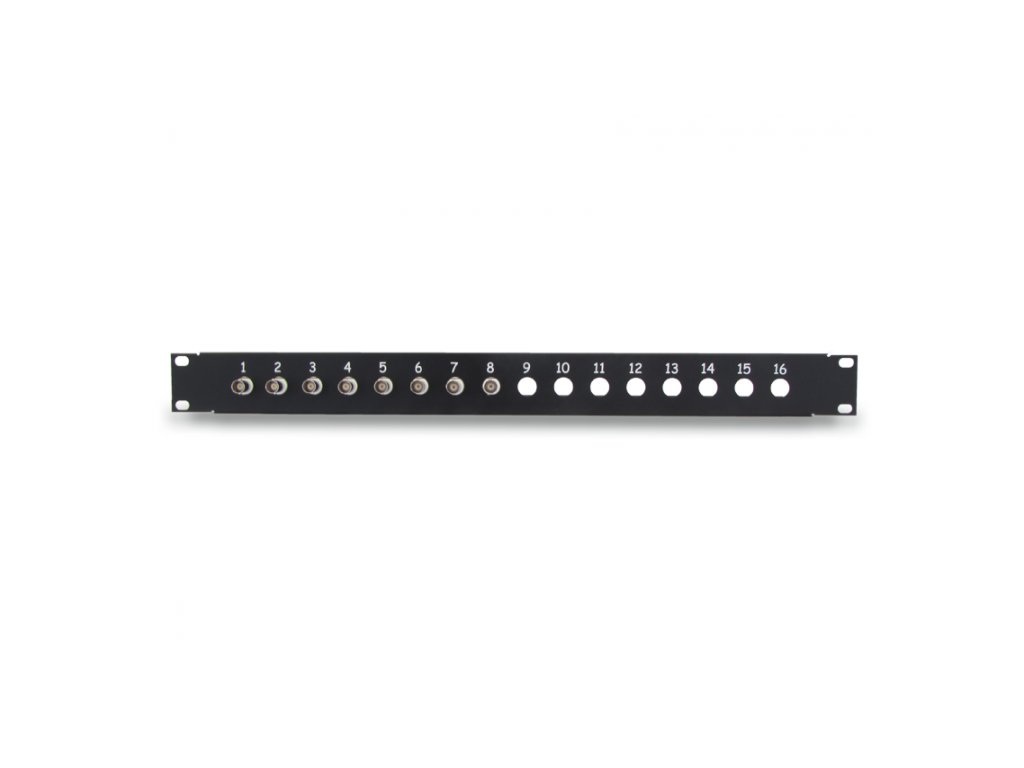

1U RACK 19'' - 42 x 482 x 115mm
