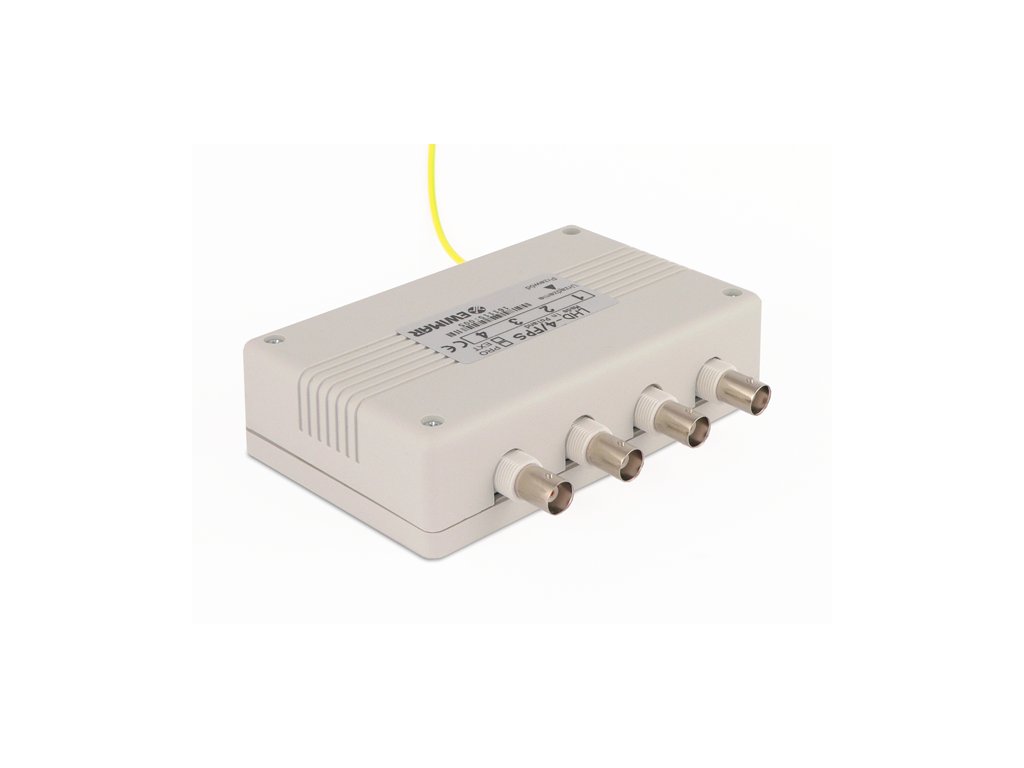

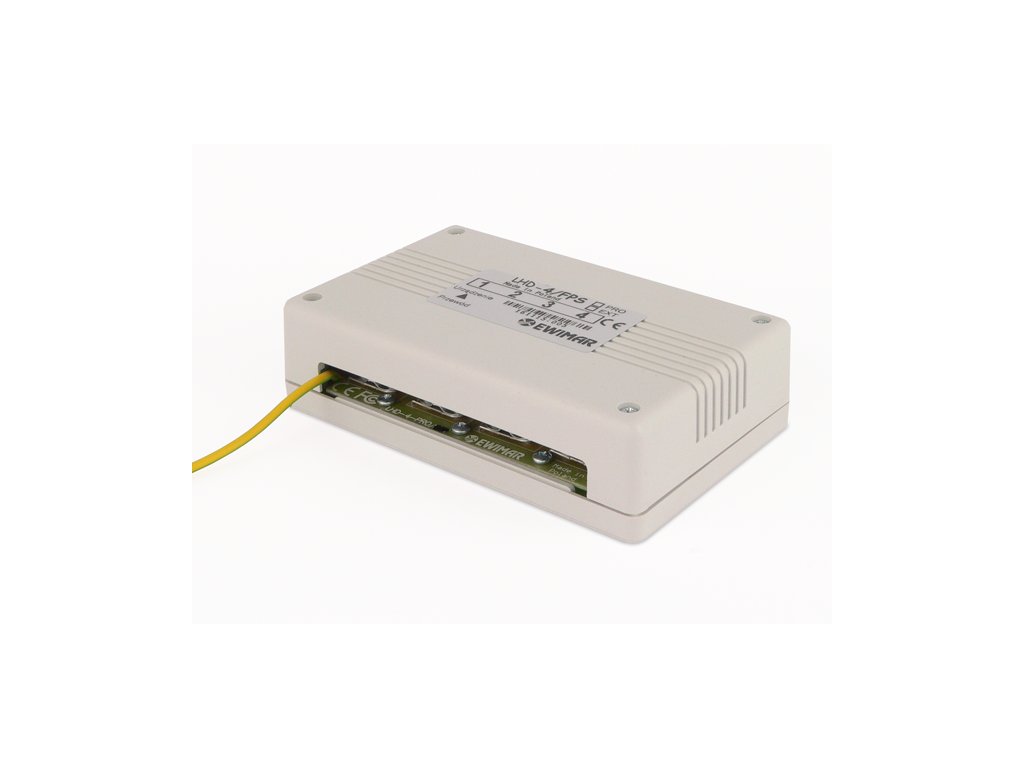

LHD-4-EXT-FPS ASZTALI - 4 csatornás túláram védelem video úton, BNC-UTP transzformerrel és tápegység elosztással - EWIMAR

Termék részletes leírása

Termékjellemzők

LHD-4-EXT-FPS DESKTOP - 4-csatornás túlfeszültségvédő videó útvonal transzformátorral BNC-UTP és táplálási elosztással - EWIMAR

• Videó csatornák száma: 4

• Ház: fém szabadon álló panel

• Impedancia: 75 Ohm
• Bemeneti kábel: koaxiális/UTP
• Kimeneti csatlakozó (Eszköz): BNC aljzat
• Átvitel sávszélesség: 100 MHz
• Attenuáció: 0,3dB
• Táplálási elosztás: 4 táplálási csatorna 12V
• Túlfeszültség elleni védelem:
  • Ívgyújtó
  • Gázhatár
  • Transil

  • MOSFET biztonsági elem
• Vonal-föld túlfeszültségvédő: 90V, 2x10kA @ 8/20uS
• Vonal-vonal védőhíd: 6V, 15A @ 8/20uS
• Maximális túlfeszültség szint 4kV
• Védelmi kör kapacitása: legfeljebb 4pF
• Működési hőmérséklet: -40 C ~ 60 C

Termékleírás

LHD-4-EXT-FPS DESKTOP egy 4-csatornás védőpanel, amely táplálási elosztással bővített. A panel ötvözi a védelmet, a táplálási elosztást, a csatlakozás rendezését és stabilizálását a nagy felbontású CCTV rendszerekben. A panel olyan eszközökhöz készült, amelyek az AHD, HD-CVI, HD-TVI és Turbo HD szabványoknak megfelelően működnek.

A védelem univerzális koaxiális és UTP kábelekhez. A szükségtől függően minden csatorna UTP vagy koaxiális kábelhez rendelhető. Az eszköz beállítása a jumperek megfelelő pozícióba "Koaxiális" vagy "UTP" történő átkapcsolásával végezhető el. Kiváló megoldás az olyan telepítésekhez, ahol különböző típusú kábeleket használnak eltérő mennyiségekben.

Beépített kameratáp elosztó FPS - függetlenül képes táplálni akár 16 kamerát, a modul rövidzár és túlfeszültség elleni védelemmel van ellátva. A modul feszültség jelző lámpával és akusztikus rövidzár jelzővel rendelkezik. A patch panel nagy előnye a nagyon alacsony áramkör kapacitás (2~4pF), amely minimális hatással van a 0 ~ 100MHz közötti jelek átvitelére, ami a bonyolult AHD, HD-CVI és HD-TVI jelek esetében nagyon fontos, mivel nem okoz nagy attenuációt.

Telepítési mód az LHD-16R-EXT példáján:
