LHD-16R-EXT-FPS - 16 csatornás túlfeszültségvédő videó elosztó transzformátorral BNC-UTP és táplálás elosztással - EWIMAR

Termék részletes leírása

A termék jellemzői

LHD-16R-EXT-FPS - 16-csatornás túlfeszültségvédelmi eszköz videóvonalhoz BNC-UTP transzformátorral és táplálás elosztással - EWIMAR

• Videócsatornák száma: 16

• Ház: RACK panel
• Impedancia: 75 Ohm
• Bemeneti kábel: koaxiális/UTP
• Kimeneti csatlakozó (Eszköz): BNC aljzat
• Tápellátás elosztása: 16 csatorna
• Átvitel sávszélesség: 100 MHz
• Veszteség: 0,2dB
• Tápellátás elosztása: 16 csatorna 12V
• Túlfeszültség védelem 3:
  • Villámvédő
  • Gázvédő
  • Transil
  • MOSFET biztosíték
• Vonal-föld védelme Gázvédő: 90V, 2x10kA @ 8/20uS
• Vonal-vonal védelem Védőhíd: 6V, 15A @ 8/20uS
• Maximális túlfeszültség szint 4kV
• A védőáramkör kapacitása: nem több mint 4pF
• Működési hőmérséklet: -40 C ~ 60 C

A termék leírása

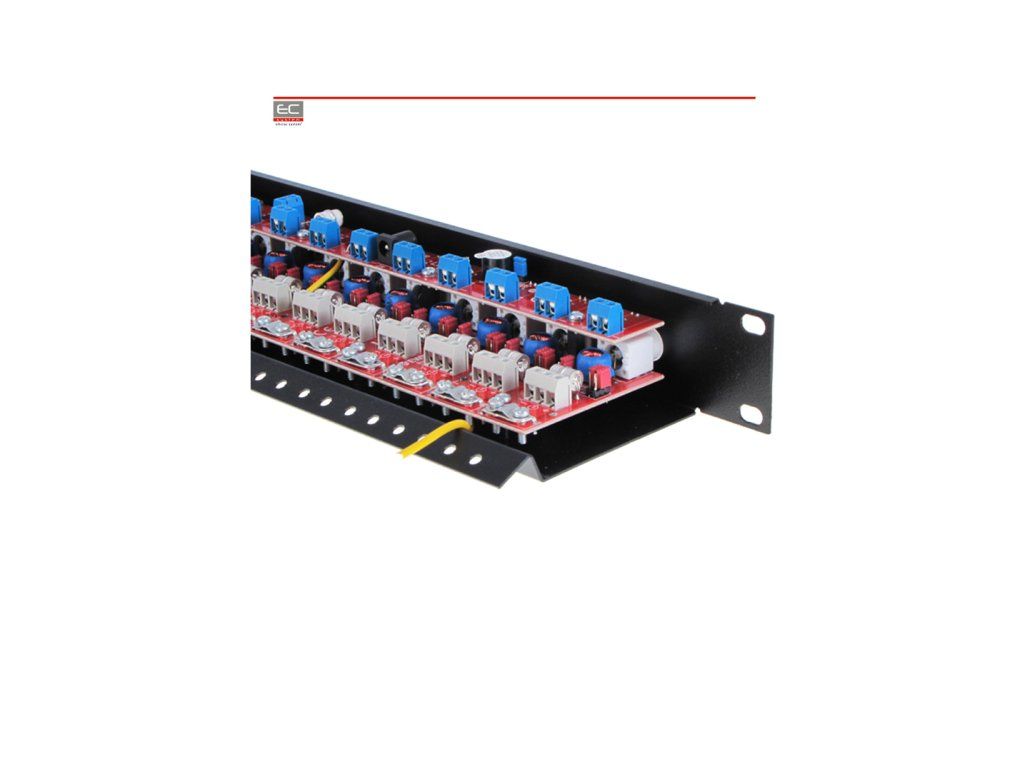

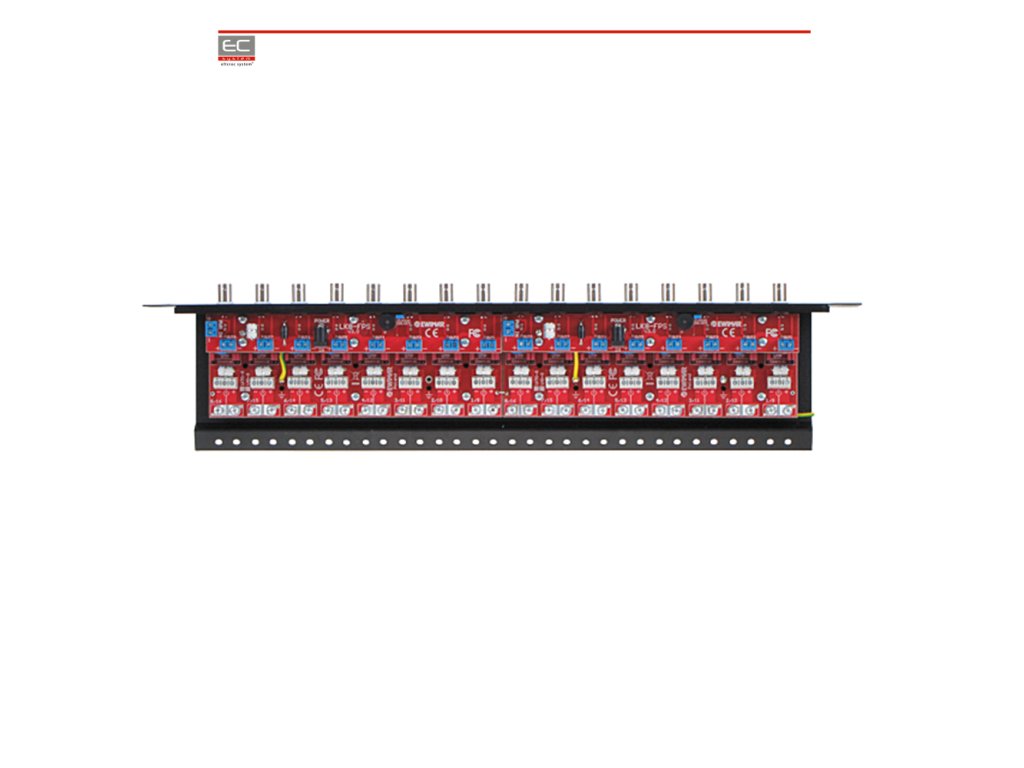

LHD-16R-EXT-FPS 16 csatornára lett tervezve, mint csatlakozó panel 19'' RACK szekrénybe. Az eszköz emellett bővítve lett táplálás elosztó FPS funkcionalitással. A panel ötvözi a védelem, táplálás elosztás, kapcsolat rendezés és stabilizálás funkcióit a nagy felbontású CCTV rendszerekben. A panel AHD, HD-CVI, HD-TVI és Turbo HD szabványoknak megfelelően működő eszközök számára lett tervezve.

A védelem univerzális koaxiális és UTP kábelekhez. Szükség szerint minden csatorna rendelkezésre állhat csavarozott UTP vezetékhez vagy koaxiális kábelhez. Az eszköz beállítása a jumperek megfelelő átszerelésével valósul meg "Koaxiális" vagy "UTP" állásba. Kiváló megoldás az olyan telepítésekhez, ahol különböző típusú kábeleket használnak különböző mennyiségben.

Beépített kamera táplálás elosztó FPS - függetlenül akár 16 kamerát is táplálhat, a modul rövidzárlat- vagy túlfeszültség védelemmel van ellátva. A modul feszültségjelző lámpával és akusztikus rövidzárlat jelzővel van ellátva. A patch panel nagy előnye a nagyon alacsony áramkör kapacitás (2~4pF), amely miatt a védelem minimális hatással van a 0 ~ 100MHz közötti jelek átvitelére, ami a AHD, HD-CVI és HD-TVI összetett jelek esetében nagyon fontos, mivel nem okoz jelentős veszteségeket.

Méretek

1U RACK 19'' - 42 x 482 x 115mm
