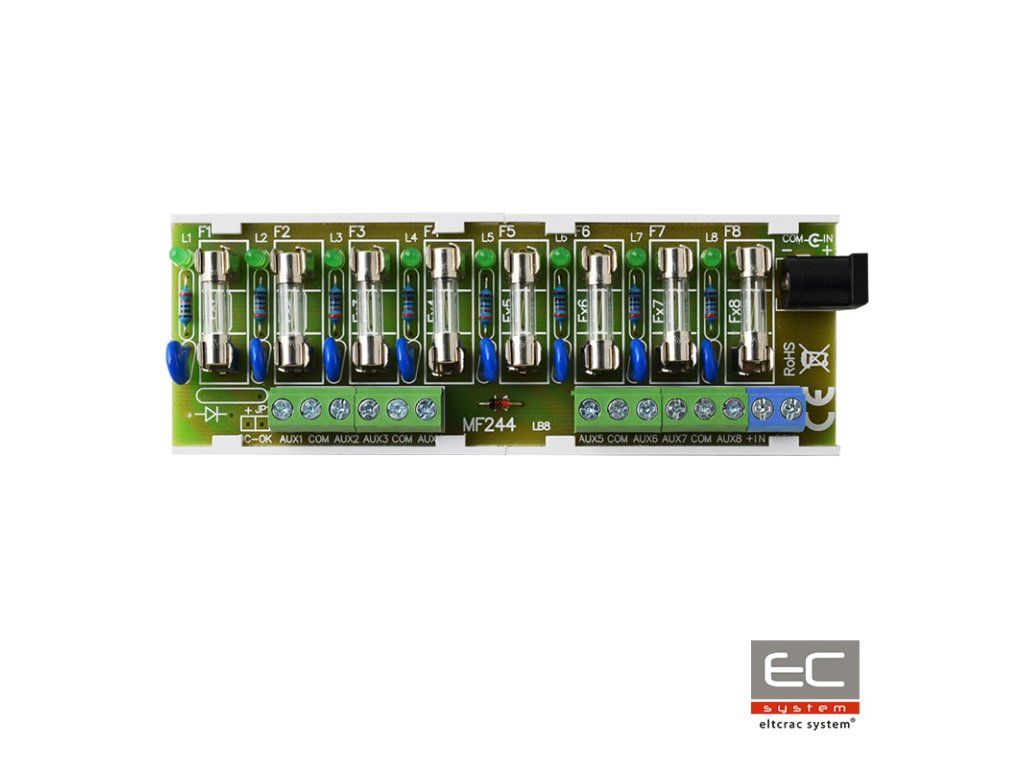

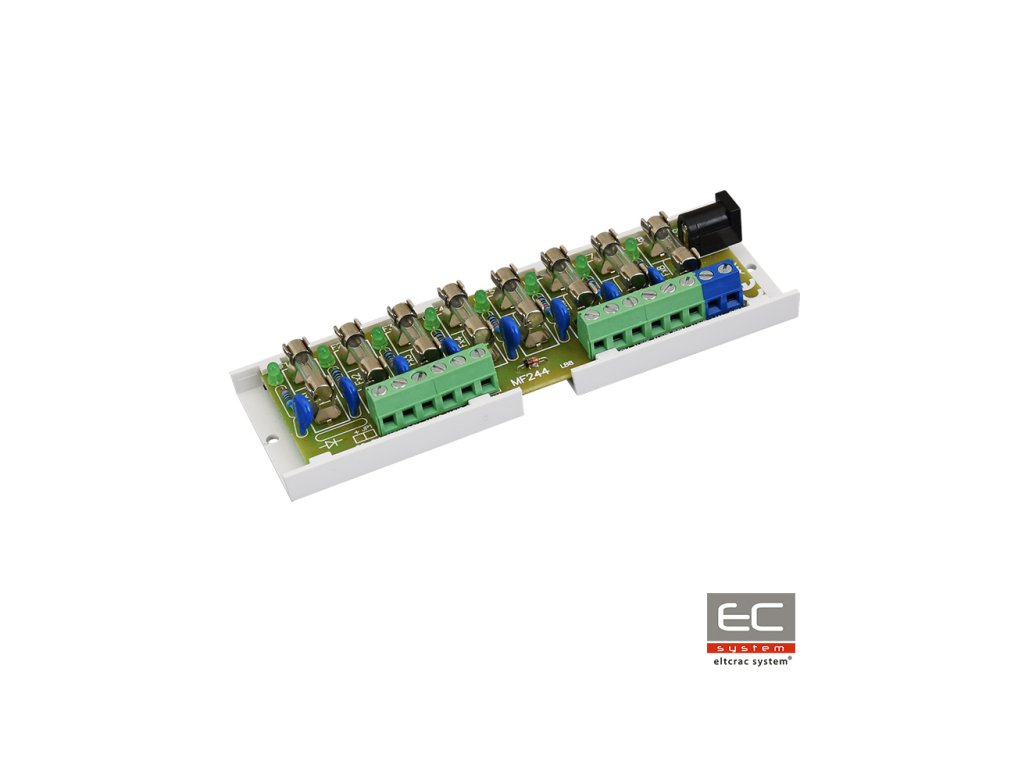

AWZ580 LB8/0.3-1.0A/FTA biztosíték modul - Pulsar

Biztosíték modul az alacsony feszültségű riasztó rendszerek tápellátásának elosztására melyeknek a feszültség igénye: 10V÷ 30V DC. Két tápbeviteli bemenettel rendelkezik: csavaros terminál és DC 5,5/2,1 aljzat, valamint nyolc függetlenül biztosítékokkal védett F0,5A táp kimenettel AUX1÷AUX8. A biztosíték állapota a modul megfelelő LED diódájának kialvásával jelezhető: L1 AUX1-hez, L2 AUX2-höz stb. Ezen felül minden kimenet varisztorral van védve, amely védi a tápegységet és a vevőegységeket a tápellátásban fellépő túlfeszültségek hatásaitól.

Műszaki adatok:

• Tápfeszültség: 10V÷ 30V DC
• Kimeneti feszültség: UAUX = UIN (azonos a tápfeszültséggel)
• Áramfogyasztás: 9 mA ÷ 60 mA @ UIN = 10V ÷ 30V DC
• Tápbeviteli bemenetek száma: 2, aljzat DC 5,5/2,1 vagy csavaros terminál
• Táp kimenetek száma: 8 (AUX terminálok)
• Védelem:
• - rövidzárlat ellen SCP - 8 x 0,5A
• - terhelés ellen OLP - 8 x 0,5A (0,3A biztosítékok telepítése lehetséges, nem tartozék)
• - túlfeszültség - varisztorok
• Optikai jelzés: Zöld LED diódák L1 ÷ L8 - AUX1÷AUX8 kimenetek állapota
• Biztosítékok F1 ÷ F8: 8 x 0,5A
• Működési feltételek: II. környezeti osztály, -10°C ÷50°C
• Méretek: L=124, W=43, H=20 (+/-2mm)
• Rögzítés: Szerelő sín ragasztószalaggal vagy 2 db rögzítőcsavar (3mm furatok)
• Terminálok:
• - táp kimenetek - csavaros terminálok 0,41÷1,63 (AWG 26-14)
• - tápbeviteli bemenetek - DC 5,5/2,1 aljzat vagy csavaros terminál 0,41÷1,63 (AWG 26-14)
• Nettó bruttó tömeg: 0,07kg / 0,10kg
• Nyilatkozatok, garanciák: CE, 2 év a gyártás dátumától
