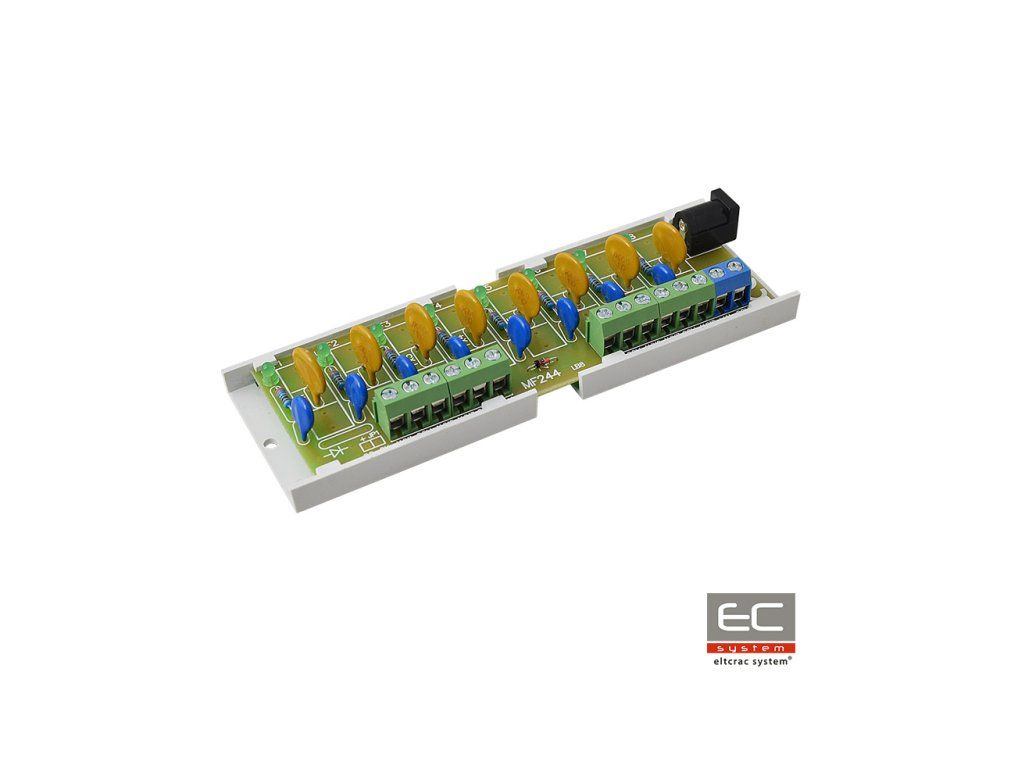

AWZ579 LB8/1.0A/PTC biztosíték modul - Pulsar

Biztosíték modul, amely alacsony feszültségű riasztási rendszerek áramellátásának elosztására készült, 10V÷ 30V DC közötti feszültséget igényel. Két tápcsatlakozóval rendelkezik: csavaros csatlakozó és DC 5,5/2,1 aljzat, valamint nyolc függetlenül védett AUX1÷AUX8 tápkimenettel, poli-fürt biztosítékokkal PTC 1A. A PTC biztosíték hatása az adott LED modul fényerejének kialvásával jelezhető: L1 az AUX1-hez, L2 az AUX2-höz stb. Minden kimenetet emellett varisztorral védtek, amely védelmet nyújt a tápegység és a vevőkészülékek számára a tápellátási rendszer túlfeszültsége ellen.

Műszaki paraméterek:

Tápláló feszültség:
• 10V÷ 30V DC
Kimeneti feszültség:
• UAUX = UIN (azonos a tápláló feszültséggel)
Áramfelvétel:
• 9 mA÷ 60 mA @ UIN = 10V ÷ 30V DC
Tápok száma:
• 2 DC 5,5/2,1 aljzat vagy csavaros csatlakozó
Tápérték kimenetek száma:
• 8 (AUX terminálok)
Védelem:
- rövidzárlat ellen SCP - 8 x 1A PTC
- túlterhelés ellen OLP - 8 x 1A PTC
- túlfeszültség ellen - varisztorok
Optikai jelzés:
• Zöld LED L1 ÷ L8 - AUX1÷AUX8 kimenetek állapota
Biztosítékok
• F1 ÷ F8: 8 x 1A PTC
Munkakörülmények:
• II. környezeti osztály, -10°C ÷50°C
Méretek:
• H=124, Sz=43, M=21 (+/-2mm)
Szerelés:
• Szerelési sín ragasztószalaggal vagy szerelőcsavarok x2 (3mm-es lyukakkal)
Csatlakozók:
- tápkimenetek - csavaros csatlakozók 0,41÷1,63 (AWG 26-14)
- tápelosztás - DC 5,5/2,1 aljzat vagy csavaros csatlakozó 0,41÷1,63 (AWG 26-14)
Nettó/bruttó súly:
• 0,05kg / 0,08kg
Nyilatkozatok, garancia:
• CE, 2 év a gyártási dátumtól
