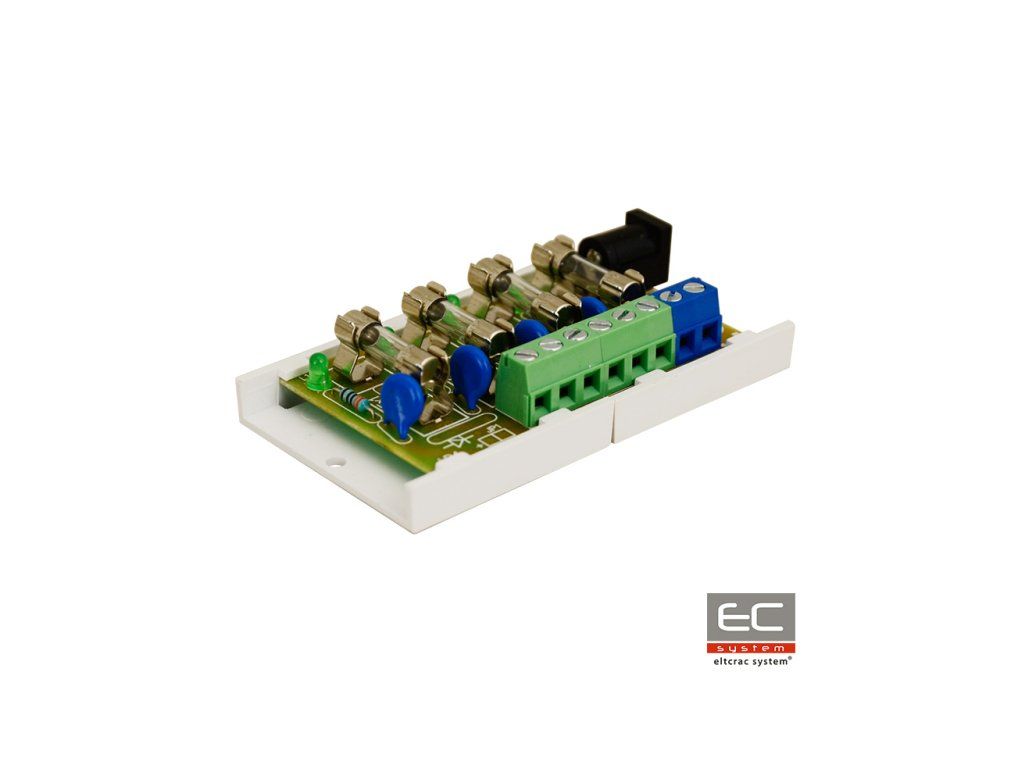

AWZ576 LB4/0.3-1.0A/FTA biztosító modul - Pulsar

Biztosító modul, amely a tápellátás elosztására szolgál alacsony feszültségű riasztórendszerekben, amelyek 10V÷ 30V DC feszültséget igényelnek. Két tápellátási bemenettel rendelkezik: csavaros terminál és aljzat DC 5,5/2,1, valamint négy függetlenül védett olvadó biztosítékkal F0,5A (0,3A vagy 1A biztosítékok telepítésének lehetősége, nem tartozék) AUX1÷AUX4 tápellátási kimenetek. A biztosíték kioldása a modul megfelelő LED lámpájának kialvását jelzi: L1 AUX1-hez, L2 AUX2-höz stb. Ezen kívül minden kimenet varisztorral van védve, amely a tápforrást és a vevőegységeket védi a tápellátási rendszer túlfeszültségeitől.

Műszaki paraméterek:

• Tápfeszültség: 10V÷ 30V DC
• Kimeneti feszültség: UAUX = UIN (azonos a tápfeszültséggel)
• Áramfelvétel: 5 mA÷ 30 mA @ UIN = 10V ÷ 30V DC
• Tápellátási bemenetek száma: 2 DC aljzat 5,5/2,1 vagy csavaros terminál
• Tápellátási kimenetek száma: 4 (AUX terminálok)
• Védelem:
• - rövidzárlat SCP - 4 x 0,5A
• - túlterhelés OLP - 4 x 0,5A (0,3A vagy 1A biztosítékok telepítésének lehetősége, nem tartozék)
• - túlfeszültség - varisztorok
• Optikai jelzés: Zöld LED lámpák L1 ÷ L4 - AUX1÷AUX4 kimenetek állapota
• Biztosítékok F1 ÷ F4: 4 x 0,5A
• Működési körülmények: II környezeti osztály, -10°C ÷50°C
• Méretek: L=80, W=43, H=20 (+/-2mm)
• Szerelés: Szerelőtalp ragasztószalaggal vagy 2x szerelési csavar (3mm átjárók)
• Csatlakozók:
• - tápellátási kimenetek - csavaros terminálok 0,41÷1,63 (AWG 26-14)
• - tápellátási bemenetek - DC aljzat 5,5/2,1 vagy csavaros terminál 0,41÷1,63 (AWG 26-14)
• Nettó/bruttó súly: 0,05kg / 0,07kg
• Nyilatkozatok, garancia: CE, 2 év a gyártás dátumától
