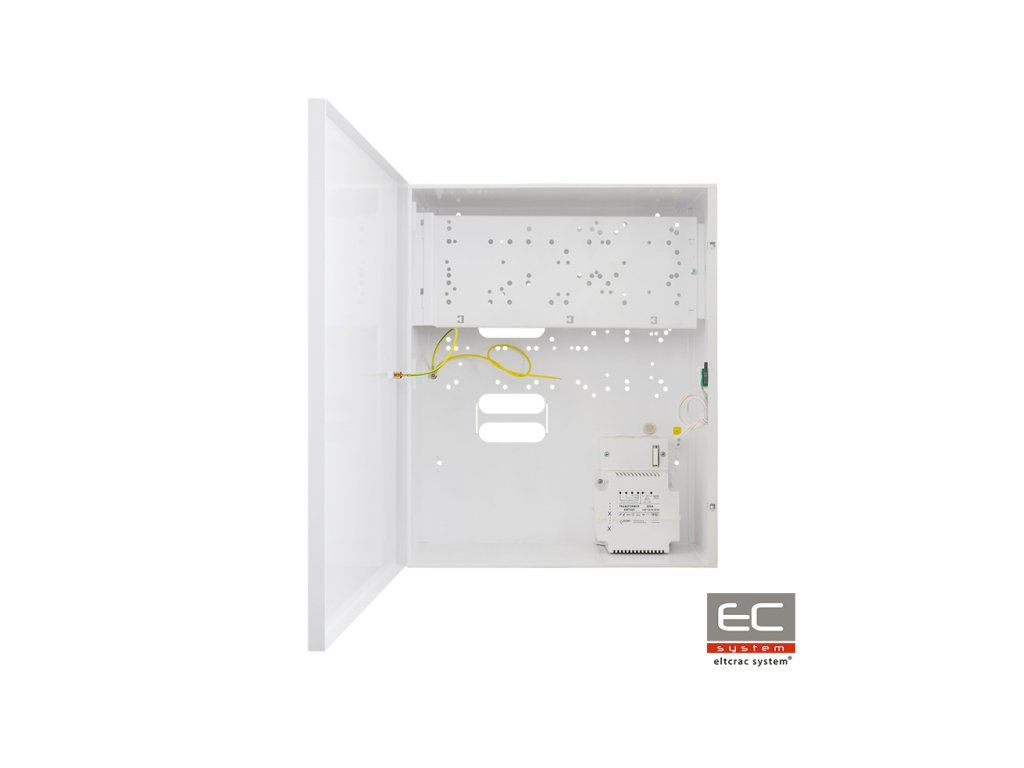

AWO200K - Szekrény 17/TRP50/DSPR/L/ dupla szintű - Pulsar

A szekrény a SSWiN, KD rendszerek részeként lett tervezve, valamint azokban a rendszerekben, ahol a központi egység és az expander elemek mellett kommunikációs modul telepítése is szükséges. Alkalmazása a következők telepítésekor található: központi vezérlőpanel, KD rendszer vezérlője, kiegészítő modulok, rádió vagy GSM adó, más speciális eszközök. AWO200K egy dupla szintű modell. Ennek a megoldásnak köszönhetően a szekrény sokkal nagyobb számú eszközt képes elhelyezni, mint a standard verzióban. Az alsó szinten nyílások találhatók a központi és bővítő modulok számára. A felső szint tartalmaz a bővítő modulokhoz nyílásokat, valamint kommunikációs modulokhoz is, pl. telepíthetők olyan eszközök: GORKE – ATG; ROPAM – BASIC és MULTI GSM; SATEL – ETHM, GSM LT1, LT2, GPRS-T1/T2/T4. Emellett a szekrény felső részén GSM antennák áthaladási pontjai találhatók.

Jellemző tulajdonságok:

• A szekrény külső méretei: Sz=350, M=435, Mé+H1=140+8 [+/- 2mm]
• A frontpanel külső méretei: Sz₁ =355, =440 [+/- 2mm]
• A szerelőlemez méretei: Sz₂=310, =135 [+/- 2mm]
• Munkamélység 1/2: H₂=62, H₃=75 [+/- 2mm]
• Nettó/bruttó súly: 6,30kg / 7,00kg [+/-0,1kg]
• Akkumulátor hely: 17Ah/12V ólom-vas száraz (SLA)
• Transzformátor: TRP 50VA/16V/18V/20V a PC/ABS szekrényben, UL94- V0, IP30 osztályba
• Tápellátás: 230V/AC (-15%/+10%), 50Hz, 250mA (max.)
• Kimeneti tápfeszültség: U1=16V/AC vagy U2=18V/AC vagy U3=20V/AC(-5%,+15%),I1=3,0A vagy I2=2,8A vagy I3=2,5A(max.)
• Működési feltételek: II. környezetosztály, -10°C÷ 40°C
• Kivitelezés: DC01 lemez, vastagság: 0,7mm, korrózióvédelem, szín: RAL 9003
• Használat: belső terekhez
• Védelmi intézkedés: 1 x mikroszonda: szekrény nyitása, 0,5A@50V/DC max. NC - normál zárt érintkezők
• Zárás: csavarozott: hengeres fejű csavar x 2
• Megjegyzések: zár beépítésének lehetősége, fal (alap) távolsága - 8mm
• Nyilatkozatok, garanciák: CE, 2 év a gyártás dátumától
