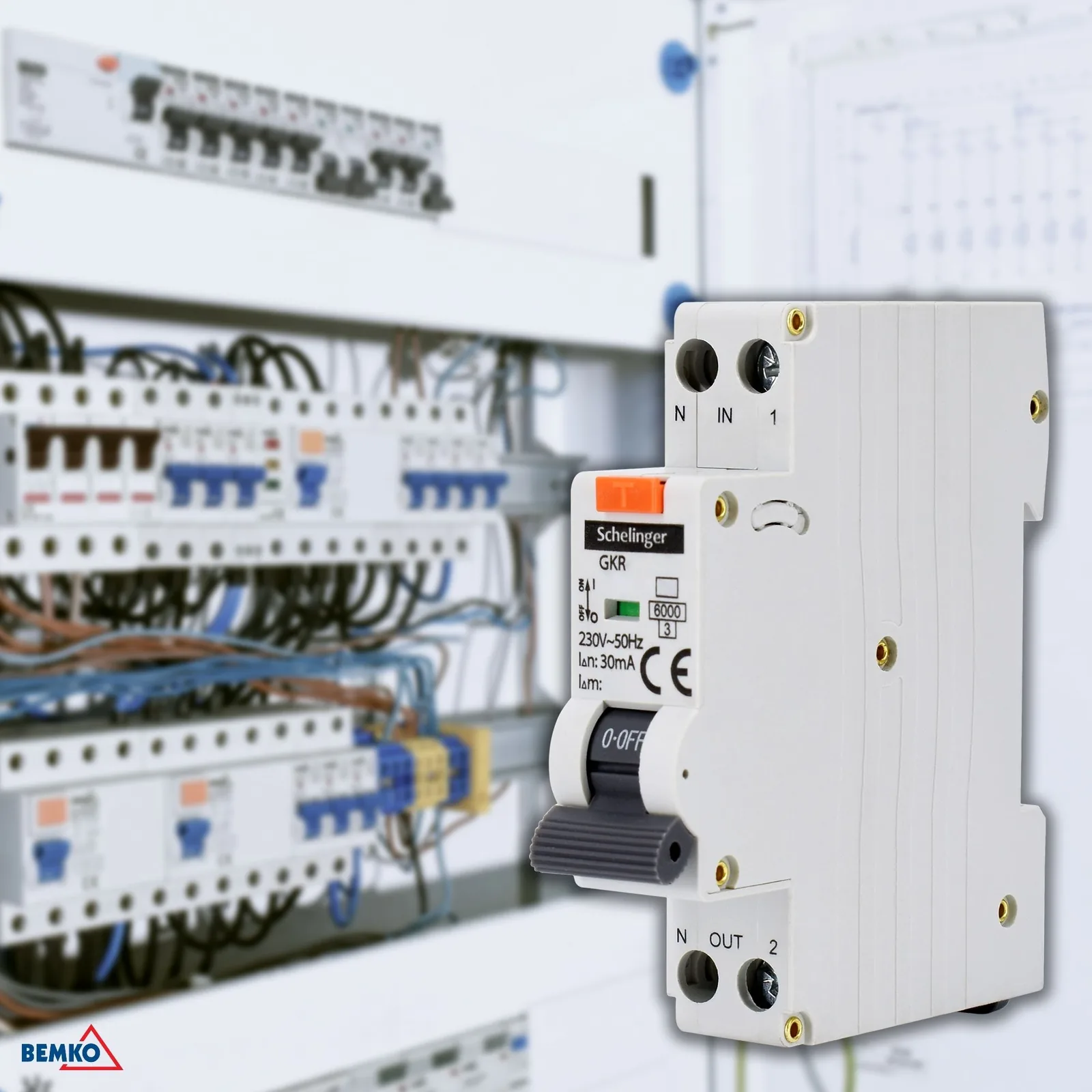

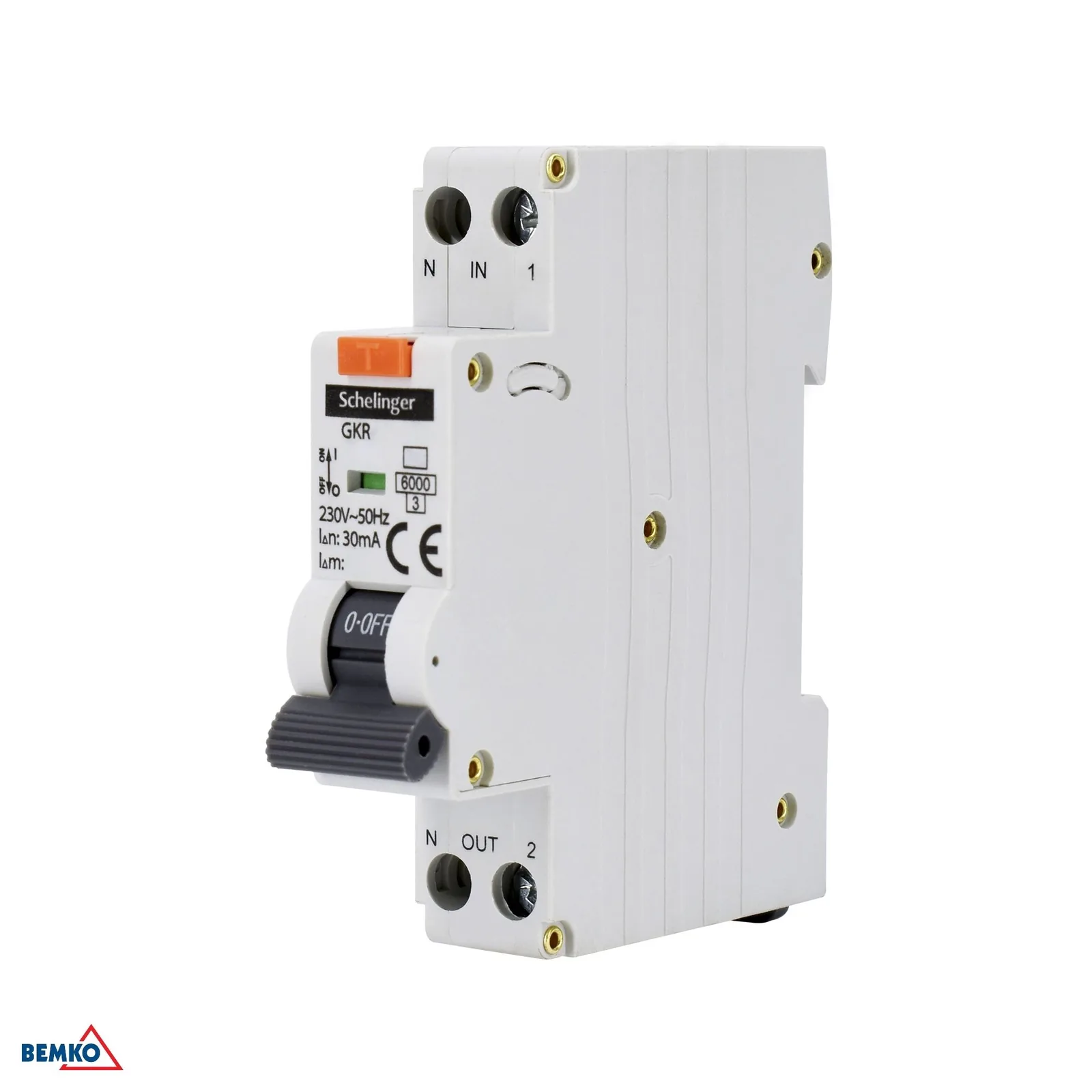

Áram-védőkapcsoló túláramvédelemmel Schelinger 1P C 20A 30mA AC típus BM-A08-GKR-AC-C20

Termék részletes leírása

Schelinger 1P C 20A 30 mA AC típusú áram-védőkapcsoló túláramvédelemmel

A Schelinger kombinált áram-védőkapcsoló túláramvédelemmel megbízható védelmet nyújt a háztartási és műszaki telepítések elektromos áramköreihez. Egy kompakt modulban egyesíti a maradékáram- és a túláramvédelmet, így helyet takarít meg a elosztószekrényben, és leegyszerűsíti a 35 mm-es DIN sínre történő szerelést. A 20 A névleges áramnak, a 30 mA érzékenységnek és a C karakterisztikának köszönhetően olyan helyekre ajánlott, ahol a kör hatékony védelme a normál terhelési csúcsok mellett is fontos. Az AC típus váltakozó maradékáramokra készült. A kompakt, 18 mm széles, egymodulos kivitel különösen praktikus helytakarékos beépítésnél.

• Egy készülékben egyesített áram-védőkapcsoló és kismegszakító
• 20 A névleges áram és 30 mA kioldási érzékenység
• C karakterisztika a szokásos kapcsolási áramokhoz
• Szerelés 35 mm-es DIN sínre
• Kompakt, 1 modul széles kivitel

Fő előnyök

Ez a kombinált kismegszakító-áram-védőkapcsoló áttekinthető és helytakarékos villanyszereléshez készült. Az elosztószekrényben mindössze egy modult foglal el, miközben védelmet nyújt a hibaáramok és a túláram ellen is. A névleges értékek és a megszakítóképesség paraméterei jól illeszkednek a biztonságot és a stabil működést előtérbe helyező стандарт telepítésekhez.

• Helytakarékos megoldás az elosztószekrényben, mindössze 18 mm-es szélességgel
• Megbízható körvédelem 230 V / 50 Hz névleges feszültségnél
• 6 kA zárlati megszakítóképesség
• 4 kV névleges impulzusállóság
• IP20 védettségi fok

Felhasználás és kompatibilitás

A készülék 35 mm-es DIN/TH sínre szerelhető, és olyan elosztószekrényekbe ajánlott, ahol egyfázisú kör kombinált védelmére van szükség. AC típusának köszönhetően a váltakozó maradékáramú, általános alkalmazásokhoz készült. Használat előtt célszerű ellenőrizni, hogy megfelel-e az adott villanyszerelés és terhelés követelményeinek.

• Szerelés 35 mm-es DIN/TH sínre
• Egyfázisú áramkörökhöz alkalmas
• AC típus váltakozó maradékáramokra
• Üzemi hőmérséklettartomány: -25 °C-tól +40 °C-ig
• Márka: Schelinger

Műszaki paraméterek

• Kartondobozos csomagolás: 120 db
• Karakterisztika: C
• Feltételes zárlati áram: Inc: 6 kA
• Differenciáláram-érzékenység: 30 mA
• Magasság: 67 mm
• Névleges szigetelési feszültség: Ui: 500 V
• Hossz: 81 mm
• Névleges feszültség: Un: ~230 V / 50 Hz
• Modulok száma: 1
• Üzemi megszakítóképesség: Ics: 6000 kA
• Csomagolás: 12 db
• Üzemi hőmérséklet: -25 °C-tól +40 °C-ig
• Névleges áram: In: 20 A
• Zárlati megszakítóképesség: 6 kA
• Rögzítés módja: 35 mm-es DIN/TH sínre
• Védettségi fok: IP20
• Névleges impulzusfeszültség: Uimp: 4 kV
• Típus: AC
• Szélesség: 18 mm
• Márka: Schelinger
