AQUA Plus - Digitális passzív infravörös érzékelő - SATEL

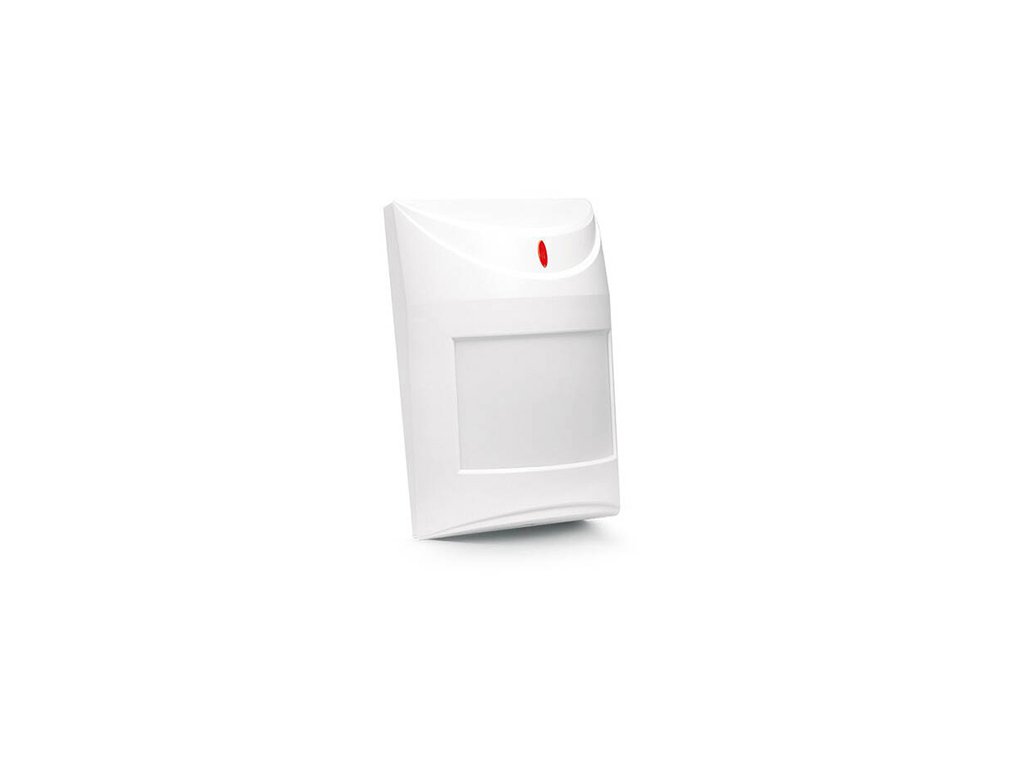

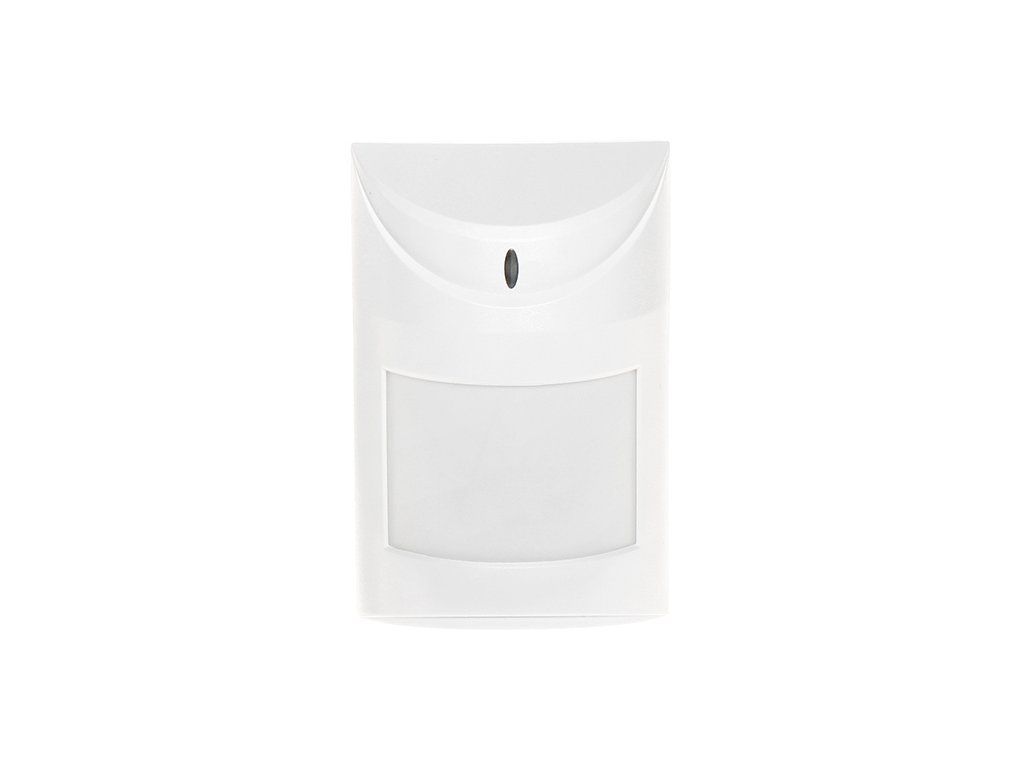

AQUA Plus egy digitális passzív infravörös érzékelő, amelyet dupla pyroelemmel és digitális érzékelési algoritmussal szereltek fel. A pyroelem jelének (érték- és mennyiségi) dupla csatornás elemzésének és a hőmérséklet-kompenzáló mechanizmus használatának köszönhetően az érzékelő magas érzékenységgel és zavarokkal szembeni ellenállással rendelkezik. A használt Fresnel-lencse cseréjének lehetősége és az érzékenység állítása lehetővé teszi az érzékelő működési tulajdonságainak a vevő igényeihez való igazítását.

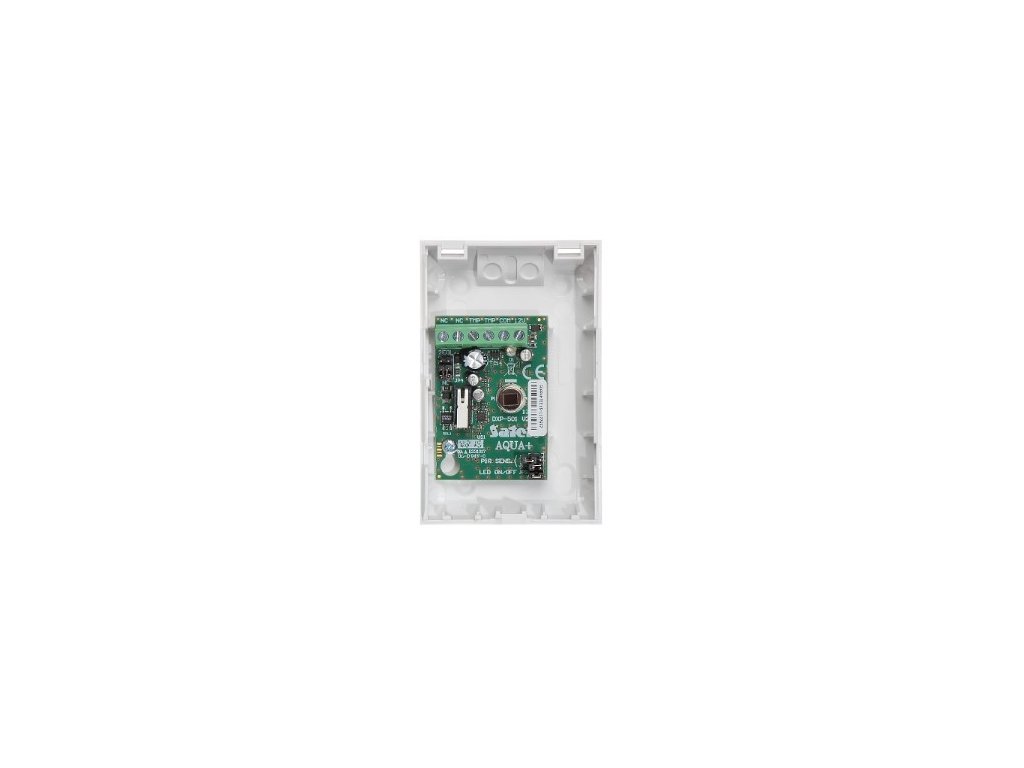

AQUA Plus beépített előriasztási lehetőséggel és egy szabotázsérintkezővel rendelkezik, amely védi a burkolat felnyitása ellen. Továbbá, az érzékelő elektronikai lapja paraméterezhető ellenállásokkal van ellátva, ami megkönnyíti a telepítést és a csatlakozást a riasztórendszerhez.

AQUA Plus megfelel a Grade 2 szabvány EN-50131.

Tulajdonságok:

• Beépített paraméterezhető ellenállások

• Digitális érzékelési algoritmus

• Cserélhető Fresnel-lencsék

• Előriasztási funkció

Műszaki adatok:

• Tápfeszültség (±15%): 12V DC

• Észlelhető mozgási sebesség: 0,3…3 m/s
• Üzemi hőmérséklet-tartomány: -30°C ~ +55 °C

• Ajánlott telepítési magasság: 2,4 m

• Fogyasztási áram készenléti állapotban: 10 mA

• Maximális áramfelvétel: 12 mA

• Megengedett relékontakt terhelés (ellenállásos): 40 mA / 16V DC

• Környezeti osztály az EN50130-5 alapján: II

• Riasztási jelzés ideje: 2 s

• Teljesített szabványok: EN50130-5, EN50131-1, EN50131-2-2, EN50130-4

• Védettségi szint az EN50131-2-6 alapján: Grade 2
• Méretek:63 x 96 x 49 mm
• Tömeg: 90 g

Ábra 1 Az AQUA Plus érzékelő csatlakozási schémája

Érzékelési pontosság

Fresnel-lencse

Ajánlások az AQUA Plus érzékelő telepítéséhez:

• A Satel AQUA Plus egy belső érzékelő - nem alkalmas külső használatra
• Az optimális telepítési magasság ennek a modellnek ~2.4 m
• Ajánlott elkerülni az eszköz telepítését hőforrások, például radiátorok vagy kályhák közelében
• Az AQUA Plus érzékelő detektáló mezőjének nem szabad tartalmaznia külső ablakokat
