Védelem 8 belső vonal a riasztóközpont biztosítási rendszerének és tápellátásának, APS-8Zi/1P - EWIMAR

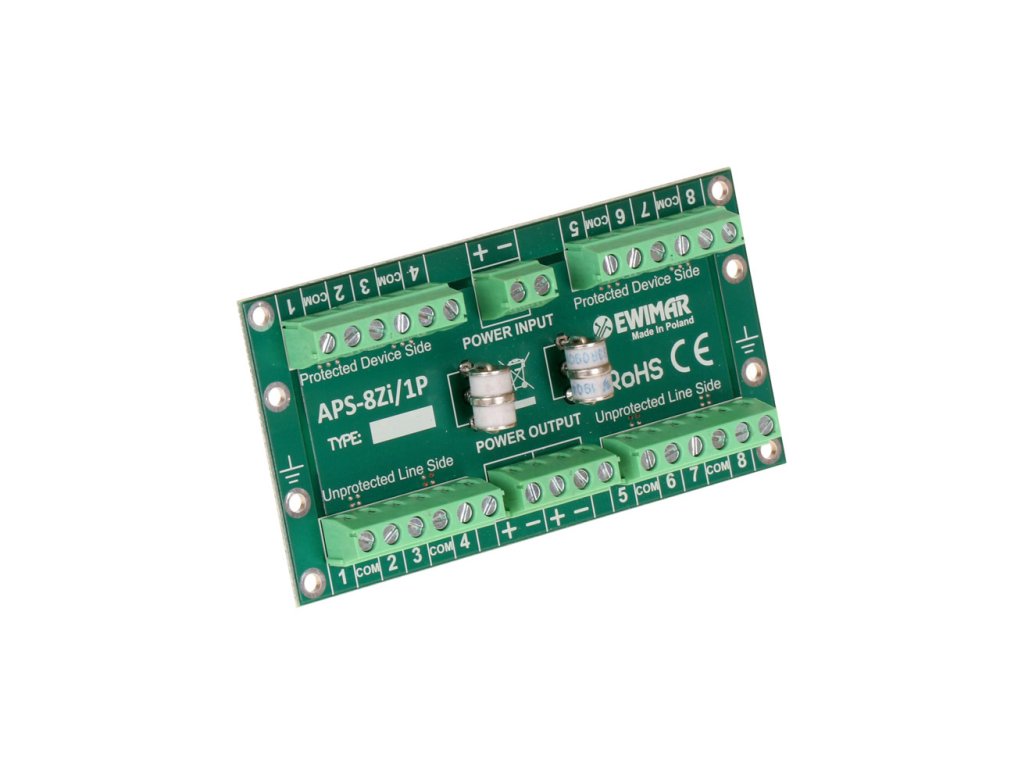

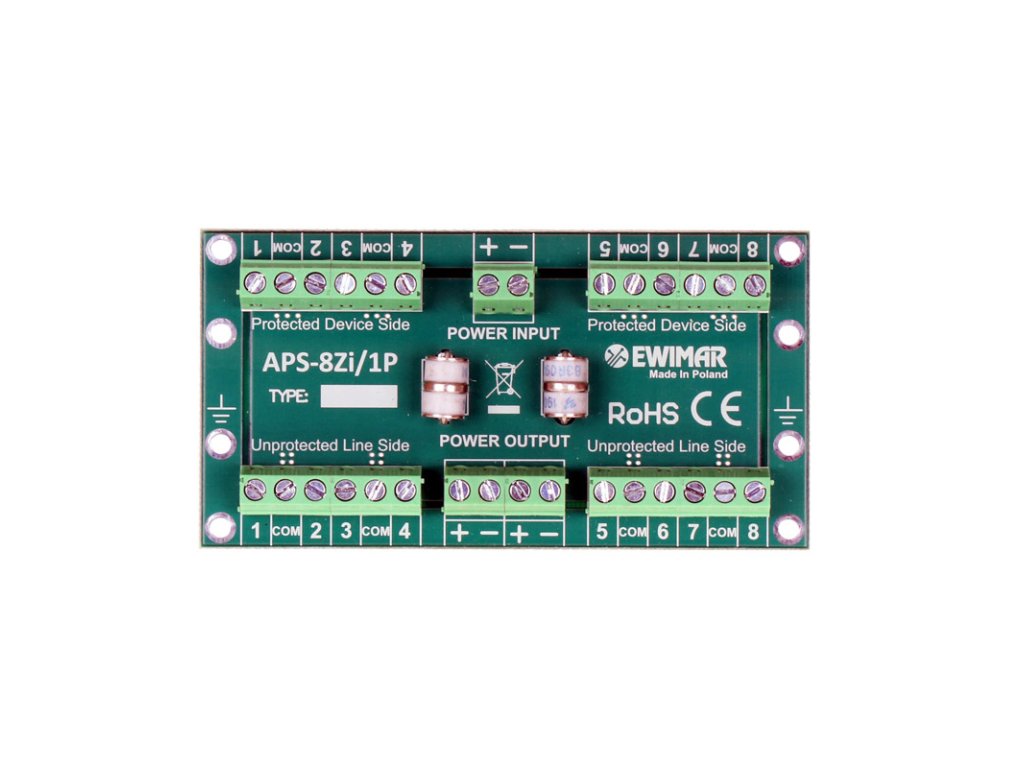

APS-8Zi/1P egy modul, melynek feladata a riasztóközpontok védelme a túlfeszültségektől és légköri kisülésektől. Az eszköz 8 védelmi vonallal van ellátva, amelyek az éles riasztó szenzorok jeleinek, valamint egy közös védelmi vonallal vannak ellátva a tápellátásukhoz. A védő modul formájában készült, speciális dobozban van telepítve más modulokkal együtt, amelyek komplex védelmi rendszert hozhatnak létre az összes riasztóközpont jeléhez. A védelem megszünteti a légköri viharok alatt az éles kábelekben indukálódó túlfeszültségeket. APS-8Zi/1P speciális megoldásokat alkalmaz, amelyek #eltávolítják a szikrák ugrását, amelyek megpróbálnak behatolni a riasztó rendszerbe más telepítésekről, és a villamos töltést a földbe vezetik. Az eszköz belül telepített szenzorokkal való használatra készült az épületen belül.

Minden riasztó vezeték vonal független védelmi áramkörökkel 2kA hatékonysággal van ellátva, szupergyors biztosítékokat MOSFET felhasználva. Ez megakadályozza, hogy 18 V-nál nagyobb feszültségimpulzusok jussanak el a védett oldalra. Ez a megközelítés hatékony védelmi akadályt teremt minden típusú riasztó rendszer számára, ráadásul még a 4 állapotú riasztó áramkörökre sincs hatással. A fenyegetett és védett oldal csatlakozási szabványát megőrizték a riasztóközpontokhoz való csatlakozás standardjaival összhangban, ami egyszerűsített telepítést és későbbi karbantartást biztosít. Az eszközt digitális (csatlakozó) vonalakhoz nem szabad használni. E célokra más védelmi eszköz modellt kell használni.

Az összes tápvezeték, amely a modul szenzoraitól származik, egy közös védelmi vonalra van csatlakoztatva, amelyet a korlátozó eszköz biztosít. APS-8Zi/1P a védett oldalon kettős csatlakozóval rendelkezik, amely megkönnyíti a nagyobb mennyiségű kábel csatlakoztatását. Mivel a tápáramkörök egyikének zárlata a központ védelmének aktiválódását és a szenzorok nagyobb mennyiségétől való lekapcsolását okozza, a közös táplálásra vonatkozó megoldás nem ajánlott S osztályú telepítésekhez és külső szenzorokhoz. E megoldásokhoz további APS-8P modult szükséges használni.

APS-8Zi/1P - Riasztó vonalak védelmének példája

Műszaki specifikáció
