Túlár és túlfeszültség elleni védelem 4 külső riasztószenzorhoz, APS-4Zo/4P - EWIMAR

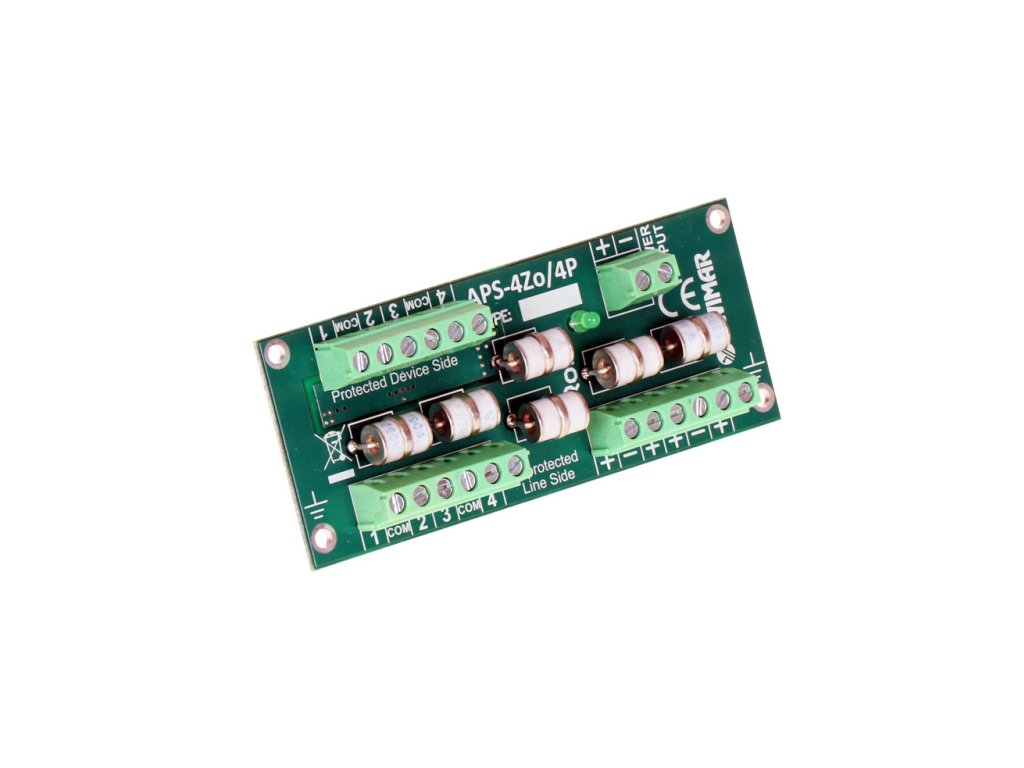

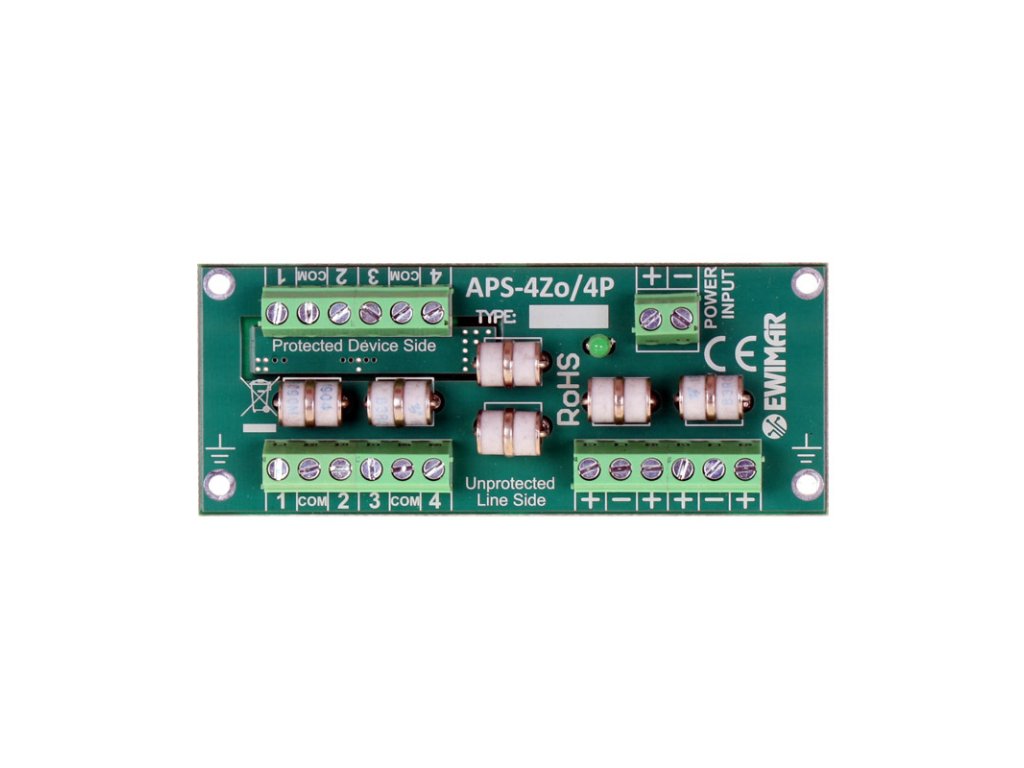

APS-4Zo/4P egy túlfeszültségvédelmi eszköz, amelynek feladata a riasztórendszerek központjának védelme túlfeszültségek és villámcsapások ellen. Az eszköz 4 védőárammal van felszerelve, amelyek riasztószenzorok jeleihez és 4 független védőárammal az áramellátás izolálására készültek. A védelem külsőleg telepített szenzorokkal való használatra van tervezve, ahol nagy értékű ívgyulladások fordulhatnak elő fém szerkezetekből, ereszekből vagy vezetékekből. A riasztóáramkörök veszélye mellett kockázatot jelent a központok és az összekapcsolt eszközök károsodása is, ami az áramellátó vezetékekben fellépő magas feszültségnövekedés következménye lehet. Ezt a kockázatot a tápáramkörök védelme gyors automatikusan visszaállítható túlfeszültség biztosítékokkal MOSFET veszi át. A védelem modulként készült, amely egy különleges burkolatba van telepítve, más modulokkal együtt, amelyek átfogó védelmi rendszert alkothatnak minden riasztó központi jelhez.

A felhasznált alkatrészek 10kA villámáramokat küszöbölnek ki minden riasztó és tápáramkörben, szupergyors túlfeszültség biztosítékok MOSFET felhasználásával. Ez meggátolja, hogy feszültségimpulzusok 18V fölött juthassanak a védett oldalra. Ez a megoldás hatékony védelmi akadályt képez minden alarm rendszer típushoz, anélkül hogy hatással lenne a 4-állapotú riasztó áramkörökre. A veszélyeztetett és védett oldal csatlakozási standardja az riasztó központok csatlakozási szabványainak megfelelően lett egyesítve, ami biztosítja az egyszerű telepítést és az azt követő karbantartást. Az eszközt digitális (busz) vonalakra nem lehet alkalmazni. Erre a célra más védelmi eszközt kell használni.

APS-4Zo/4P szintén MOSFET biztosítékokkal rendelkezik, amelyek elszigetelik minden riasztószenzor áramellátását. Ez a megoldás megvéd a szenzorok csoportjának semlegesítésétől, ha az egyikük rövidzárlatba kerül. A felszerelt túlfeszültség biztosítók nagyon kis áramhysterezissel és 1uS reakcióidővel rendelkeznek, ami nem okoz jelentős áramfelvételt a központokból, még rövidzárlat esetén sem hosszabb ideig. Ez a koncepció ajánlott S osztályú telepítésekhez.

APS-4Zo/4P - Példa riasztó vonalak védelmére külső érzékelők számára
